CD33 시리즈
작성자 관리자
날짜 2023-02-28 23:32:13
측정 범위: 4 mm ... 300 mm (모델에 따라 다름)
분해능: 1 µm ... 75 µm
선형성: ± 0.1 % ... ± 0.3%
아날로그 출력부: 전압, 전류
인터페이스: RS-422
기술사양
| 모델명 | 측정범위 | 분해능 | 정확도 | 인터페이스 | |
| CD33-30NA | 30±4mm | 2µm (4µm＊) |
±0.1% | 4...20mA, NPN×2 | |
| CD33-30NV | 0...10V, NPN×2 | ||||
| CD33-30N-422 | RS-422, NPN | ||||
| CD33-50NA | 50±10mm | 5µm (8µm＊) |
±0.1% | 4...20mA, NPN×2 | |
| CD33-50NV | 0...10V, NPN×2 | ||||
| CD33-50N-422 | RS-422, NPN | ||||
| CD33-85NA | 85±20mm | 10µm (15µm＊) |
±0.1% | 4...20mA, NPN×2 | |
| CD33-85NV | 0...10V, NPN×2 | ||||
| CD33-85N-422 | RS-422, NPN | ||||
| CD33-120NA | 120±60mm | 30µm (45µm＊) |
±0.1% | 4...20mA, NPN×2 | |
| CD33-120NV | 0...10V, NPN×2 | ||||
| CD33-120N-422 | RS-422, NPN | ||||
| CD33-250NA | 250±150mm | 75µm (100µm＊) |
±0.3% | 4...20mA, NPN×2 | |
| CD33-250NV | 0...10V, NPN×2 | ||||
| CD33-250N-422 | RS-422, NPN | ||||
| CD33-L30N-422 | 26.3±2mm | 1µm | ±0.2% | RS-422, NPN | |
| CD33-L50N-422 | 47.3±5mm | 2.5µm | RS-422, NPN | ||
| CD33-L85N-422 | 82.9±10mm | 5µm | RS-422, NPN | ||
| ＊ FAST 측정 시 | |||||
| 광 원 | 레이저,적색 | ||||
| 레이저파장 | 655nm | ||||
| 샘플링속도 | 최대 2kHz | ||||
| 보호등급 | IP67 | ||||
| 동작전원 | 12...24V DC / 18...24V DC(전압출력타입) | ||||
| 치 수 | 20.4mm x 50mm x 60mm | ||||

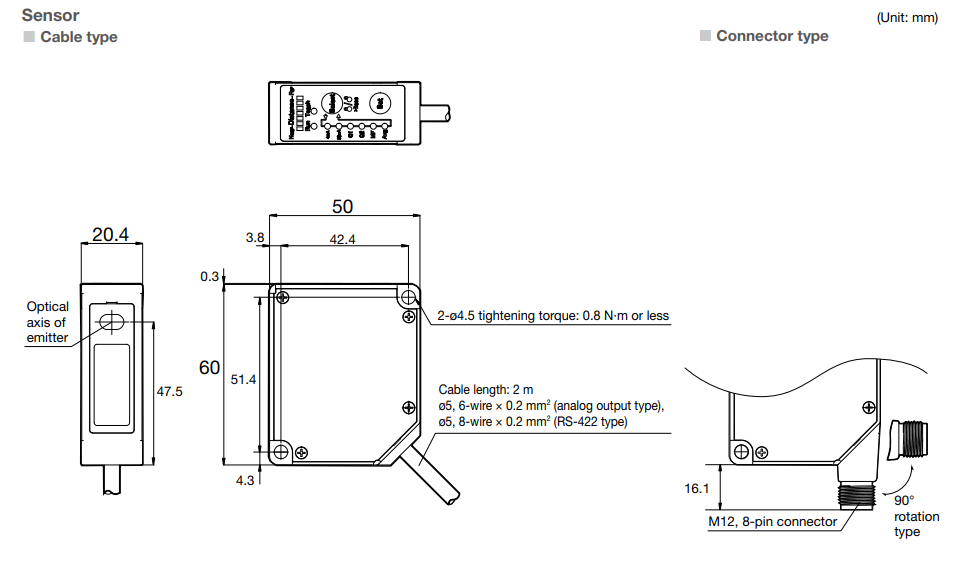

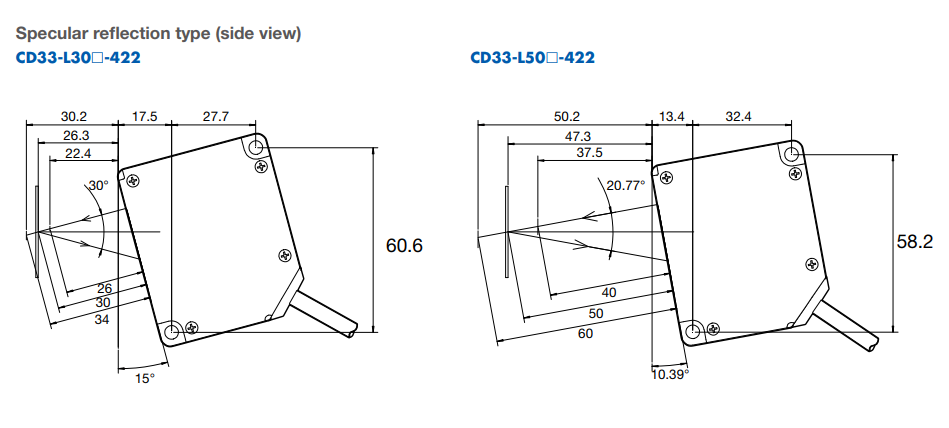

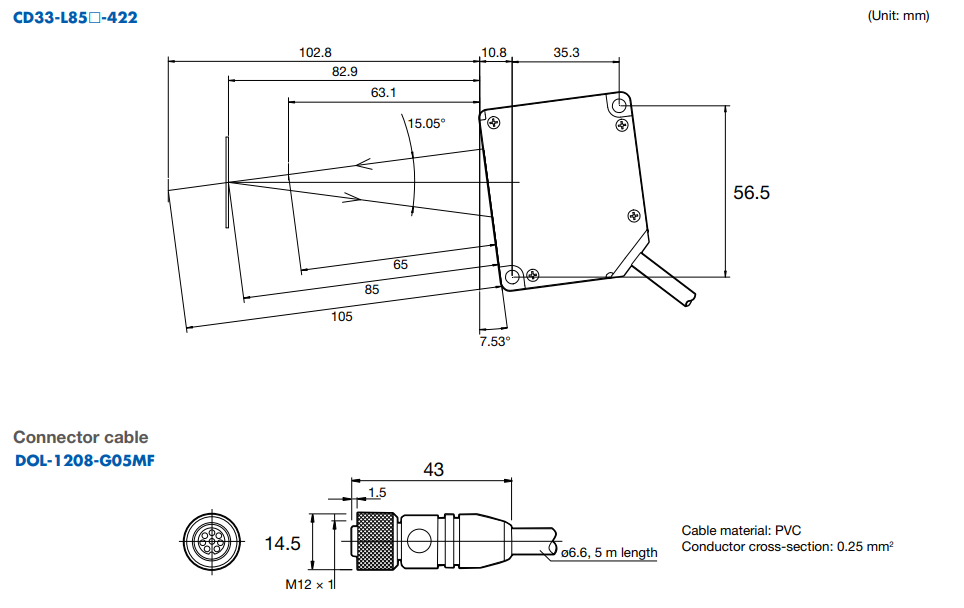

도면
