ODSL8 시리즈
작성자 10page
날짜 2023-02-02 12:51:27
작동 범위: 25 – 45, 20 – 200, 20 – 500mm
반복정밀도: 0.2~0.5mm
분해능: 0.03mm, 0.1mm
신호 출력: 전류 출력, 전압 출력, 2 I/O
로터리 스위치를 통한 조정
2개의 스위칭 출력 및 아날로그와 함께 사용 가능한 모델
기술사양
| 모델명 | 측정범위 | 분해능 | 반복정밀도 | 정확도 | 인터페이스 | |
| ODSL 8/C66-45-S12 | 25 ... 45 mm | 0.03mm | 0.2% | 1.5% | 4...20mA,스위칭출력×2 | |
| ODSL 8/V66-45-S12 | 25 ... 45 mm | 0.03mm | 0.2% | 1.5% | 0...10V,스위칭출력×2 | |
| ODSL 8/C66-200-S12 | 20 ... 200 mm | 0.1 ... 0.2mm | 1.0% | 2.0% | 4...20mA,스위칭출력×2 | |
| ODSL 8/V66-200-S12 | 20 ... 200 mm | 0.1 ... 0.2mm | 1.0% | 2.0% | 0...10V,스위칭출력×2 | |
| ODSL 8/C66-500-S12 | 20 ... 500 mm | 0.1 ... 0.5mm | 1 ... 3% | 2 ... 4% | 4...20mA,스위칭출력×2 | |
| ODSL 8/C66-500-S12 | 20 ... 500 mm | 0.1 ... 0.5mm | 1 ... 3% | 2 ... 4% | 0...10V,스위칭출력×2 | |
| 광 원 | 레이저,적색 | |||||
| 레이저파장 | 650nm | |||||
| 동작전원 | 18…30V DC | |||||
| 보호등급 | IP67 | |||||
| 치 수 | 15 mm x 48 mm x 38 mm | |||||

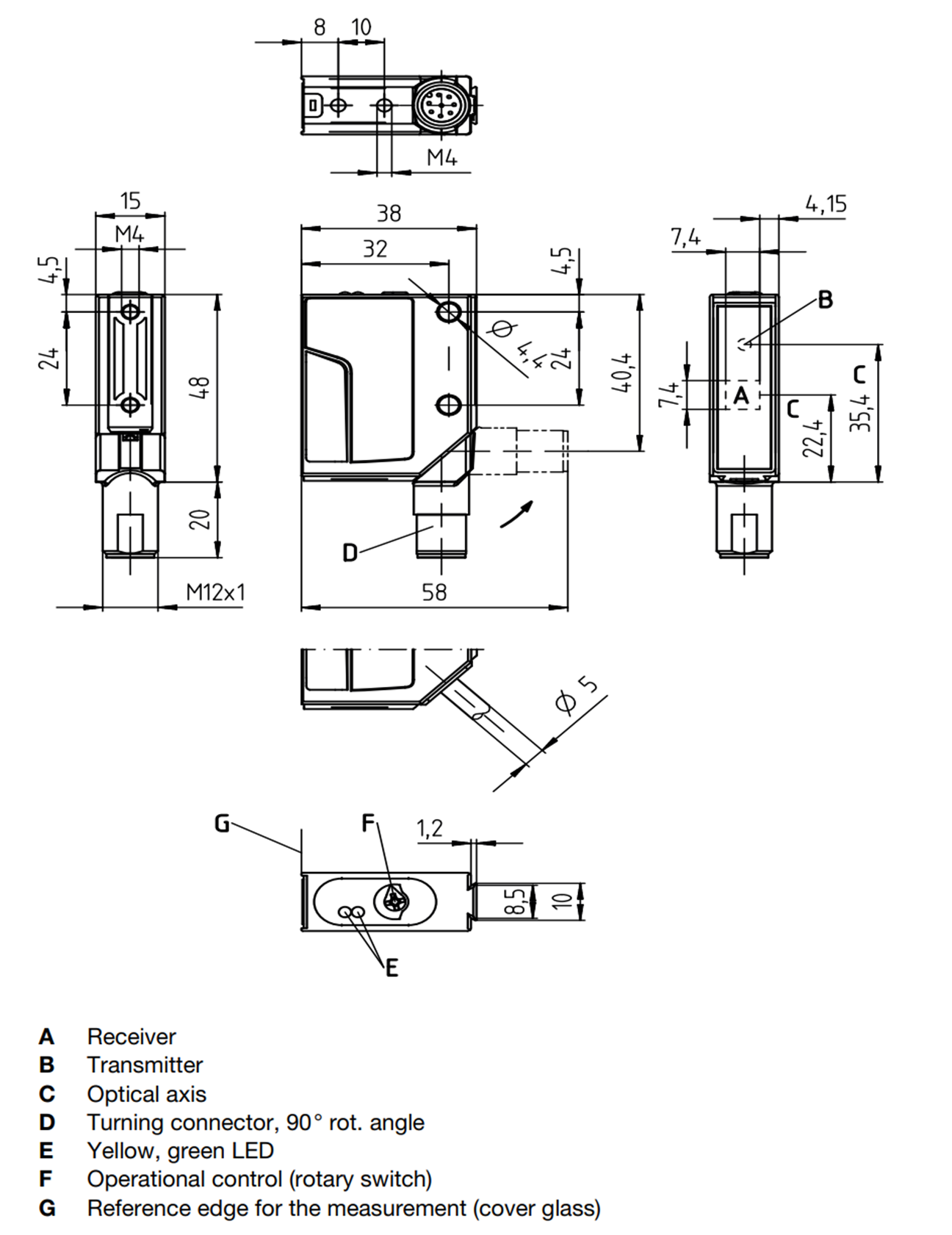

치수 도면
