CD5 시리즈
작성자 관리자
날짜 2023-06-08 11:20:24
측정범위 : ±1㎜ ~ ±500㎜ ( 모델에 따라 다름 )
분해능 : 0.02㎛ ~ 30㎛
출력형태 : -10~+10V/4~20mA/RS232/USB
1 AMP 3 Head 시스템으로 비용 대비 효율성 극대화
Head 만 독립적으로 사용 가능 (RS 422 출력)
투명체, 경면체 등 다양한 대상물에 적용 가능
기술사양
| 모델명 | 레이저스팟 | 측정범위 | 분해능 | 정확도 | 인터페이스 | |
| CD5-L25 | 25x35µm | 25±1mm | 0.02µm | ±0.08% | RS232 / USB 4...20mA / -10…+10V |
|
| CD5-LW25 | 100x700µm | |||||
| CD5-30 | 30x100µm | 30±5mm | 0.2µm | ±0.08% | ||
| CD5-W30 | 260x1000µm | |||||
| CD5-85 | 70x290µm | 85±20mm | 1µm | ±0.05% | ||
| CD5-W85 | 260x1200µm | |||||
| CD5-W350 | 700x2400µm | 350±100mm | 5µm | ±0.08% | ||
| CD5-W500 | 1000x3700µm | 500±200mm | 10µm | ±0.08% | ||
| CD5-W2000 | 2100x7800µm | 2000±500mm | 30µm | ±0.1% | ||
| 광 원 | 레이저,적색 | |||||
| 레이저파장 | 655nm | |||||
| 샘플링속도 | 최대 10kHz | |||||
| 보호등급 | HEAD : IP67 AMP : IP20 |
|||||
| 동작전원 | 12...24V DC | |||||
| 치 수 | HEAD : 25.6 x 75 x 78mm AMP : 55.2 x 179 x 122.9mm |
|||||

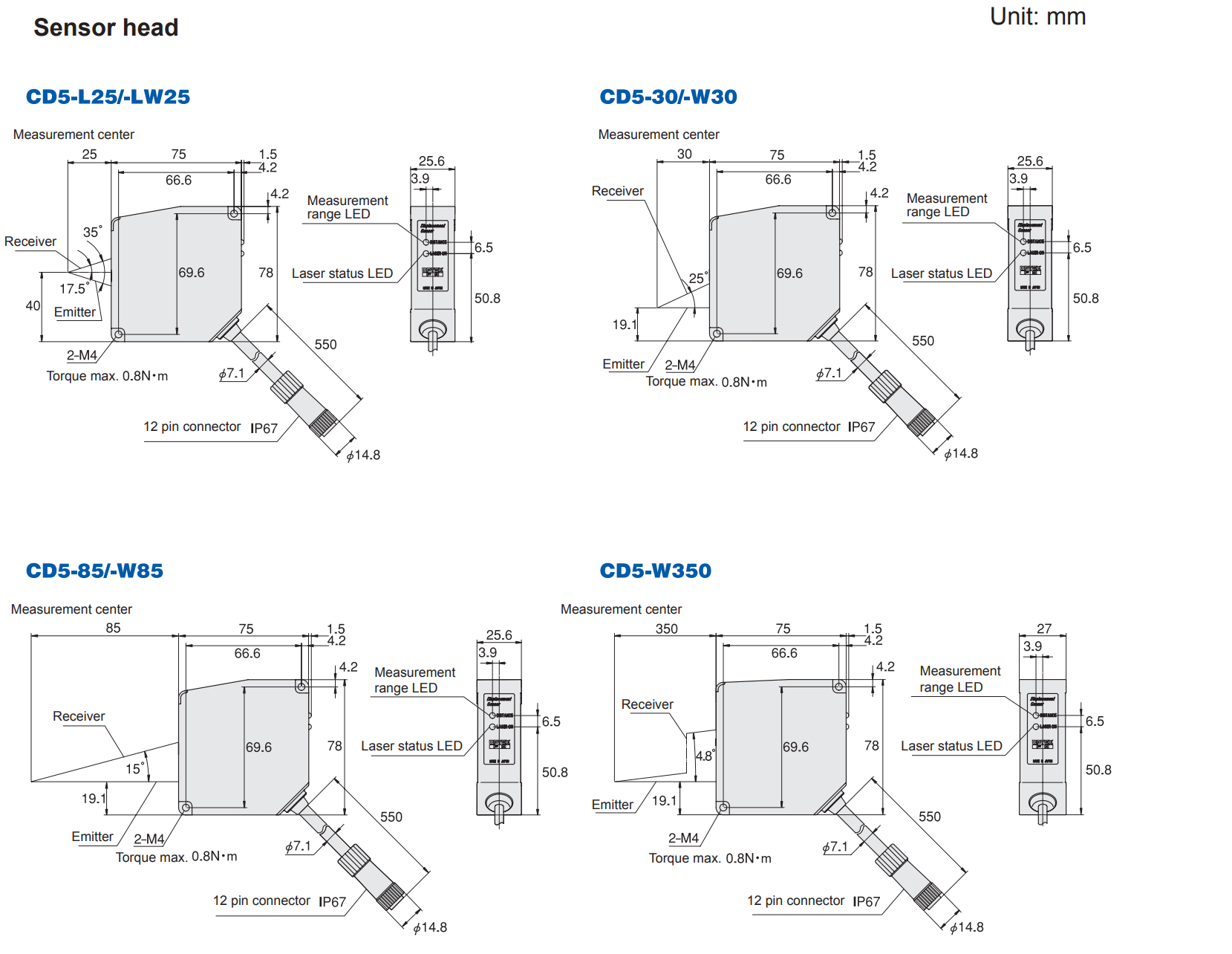

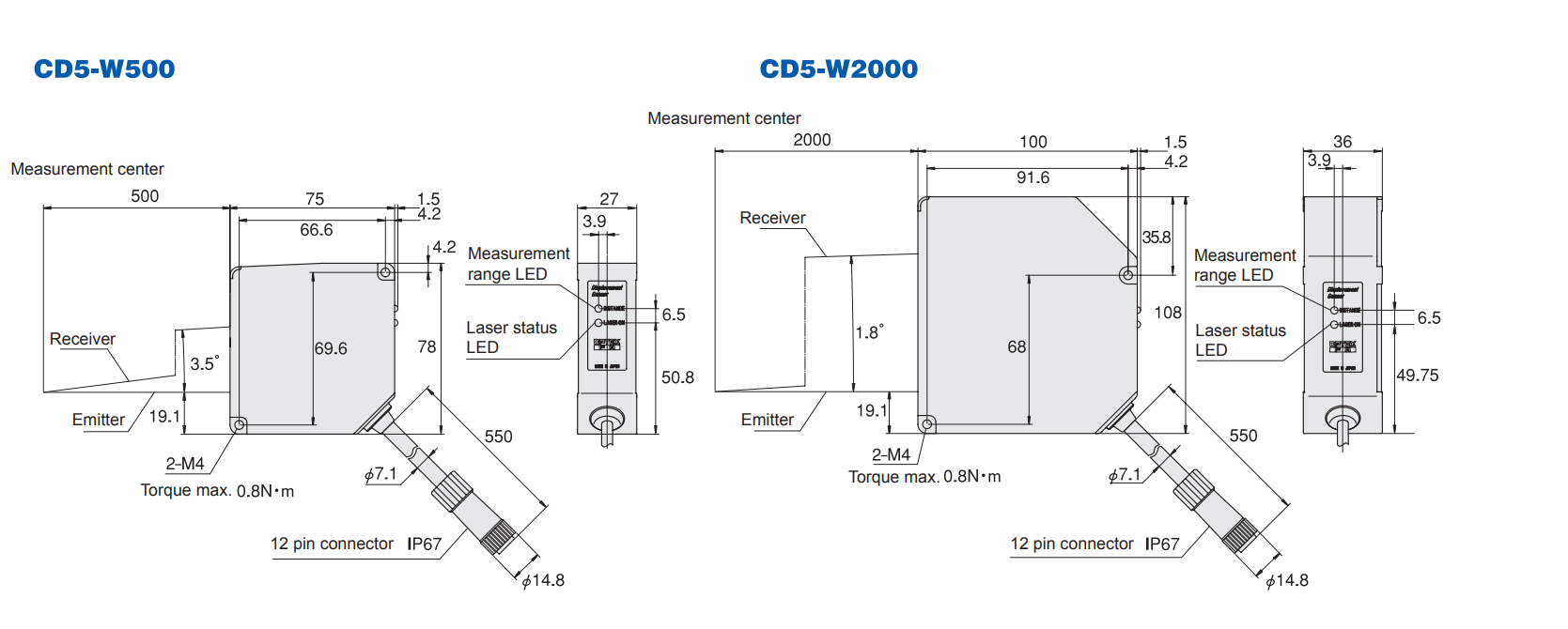

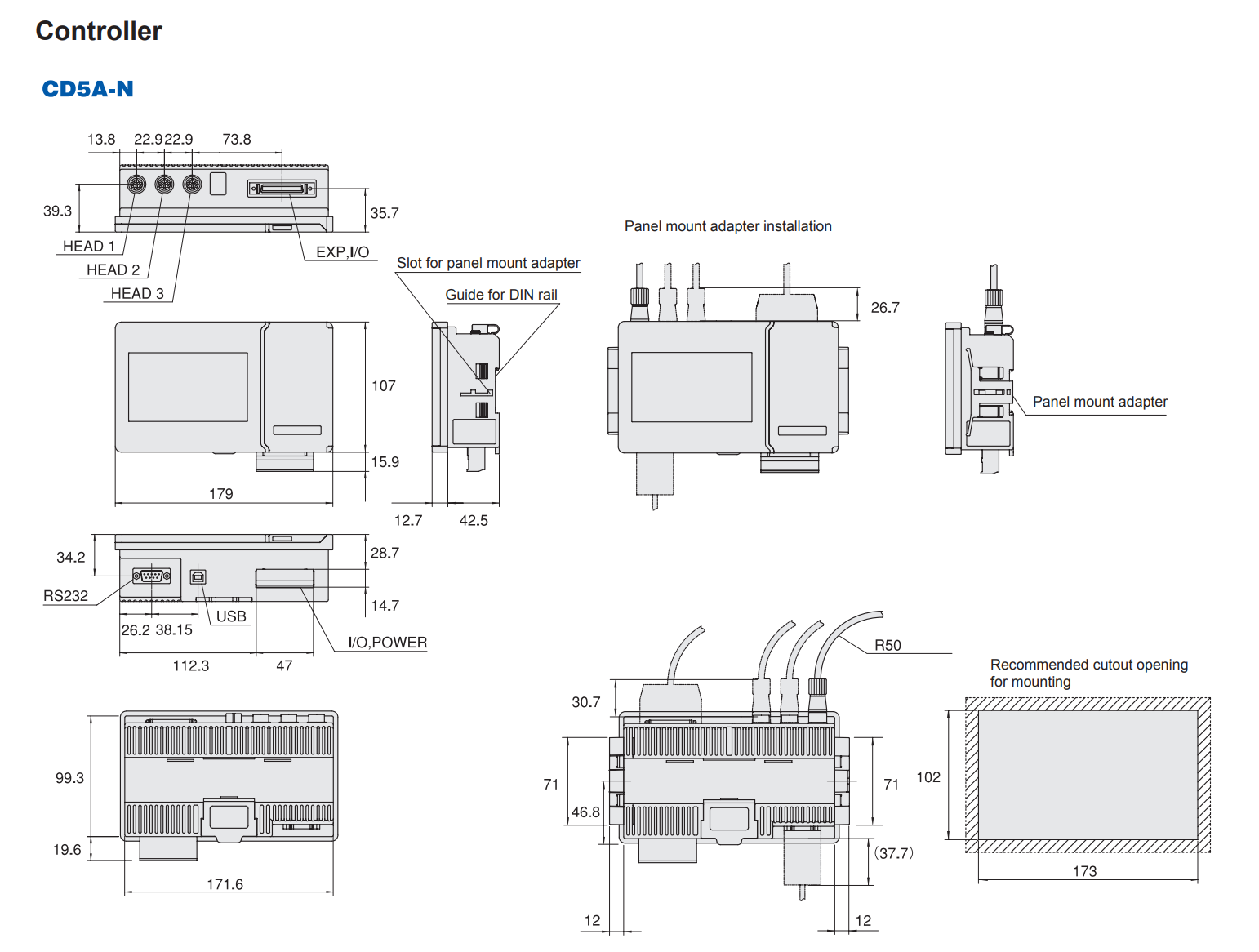

도면
동영상

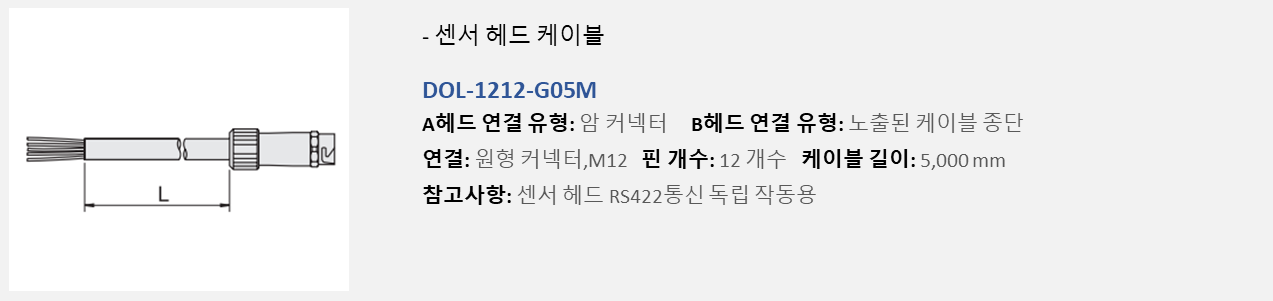

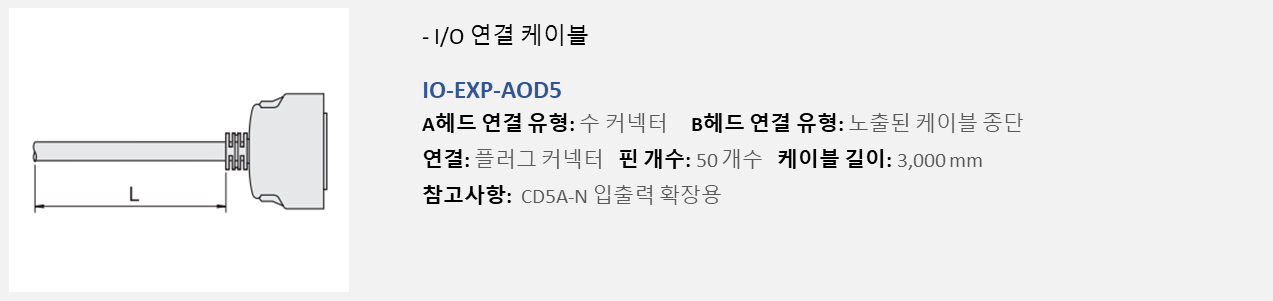

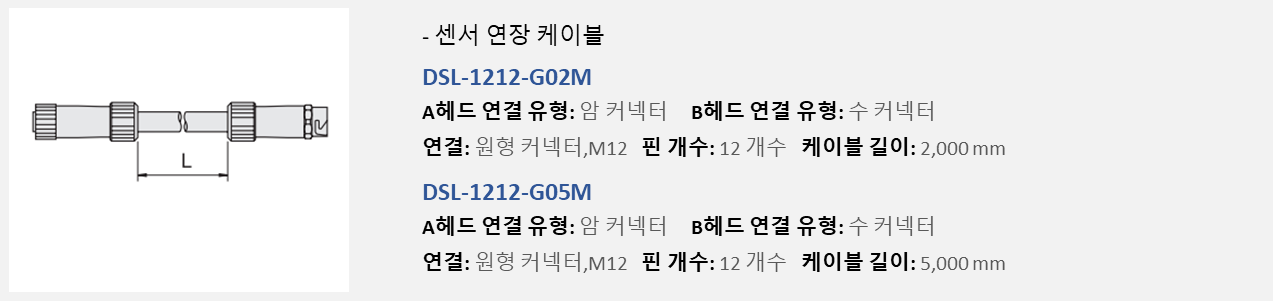

액세서리
다운로드
| 데이터시트 |
| CD22_Datasheet_PDF |
| 매뉴얼 |
| CD5_Amp_Manual_PDF |
| CD5_간단사용설명_PDF |
| CAD |
| CD5_CAD_ZIP |
