DT50 시리즈

작성자 10page 날짜 2023-02-02 13:09:06
측정 범위: 50mm ~ 10,000mm, 50,000mm(반사판 측정) 분해능: 1 mm 반복정밀도: ≥2.5 mm 정확도: ±10 mm 쉽게 볼 수 있는 디스플레이에 밀리미터 단위로 측정값 표시 다양한 작동 모드(신속, 정확, 표준)
기술사양
모델명 측정범위 분해능 반복성 정확도 인터페이스
DT50-N1113 200 ... 10,000 mm, 반사율 90%
  200 ... 6,500 mm, 반사율 18%
  200 ... 4,000 mm, 반사율 6%
1mm ≥2.5mm ±10mm 전류, NPN
DT50-N1114 전압, NPN
DT50-P1113 전류, PNP
DT50-P1114 전압, PNP
DL50-N1123  200 ... 50,000 mm
( 반사판 전용 )
1mm ≥2mm ±7mm 전류, NPN
DL50-P1123 전류, PNP
DL50-N2225 0.1mm ≥0.25mm ±3~±5mm RS-422, NPN
DL50-P2225 RS-422, PNP

광 원 레이저,적색
레이저파장 658nm
동작전원 10…30V DC
보호등급 IP67
치 수 36.1 mm x 62.7 mm x 57.7 mm

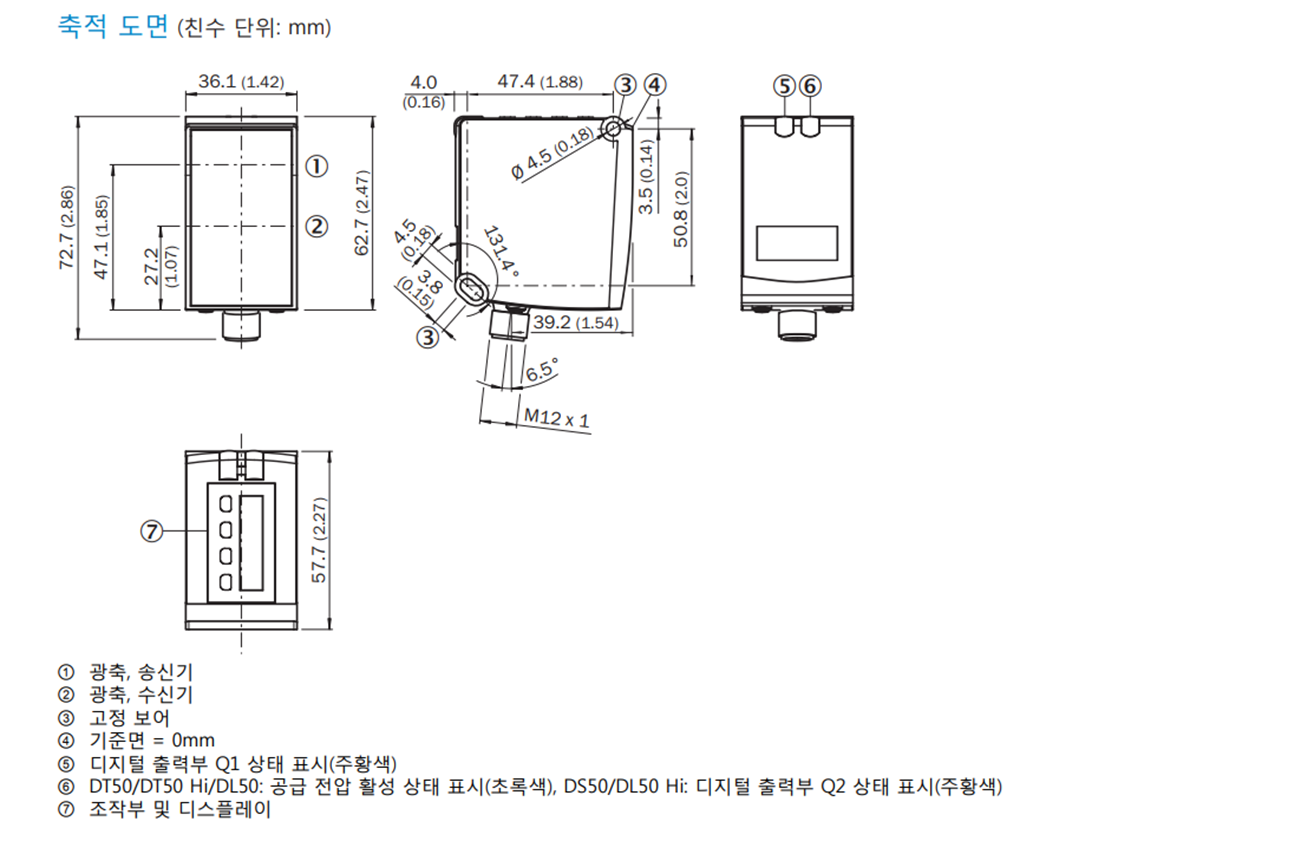

치수 도면



동영상

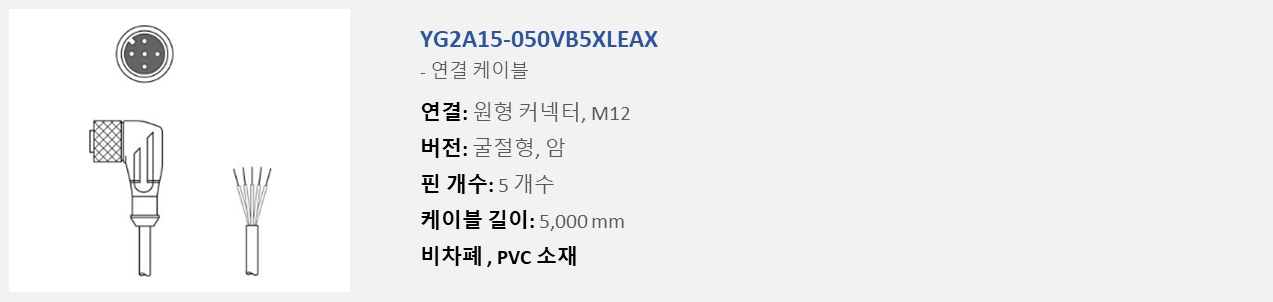

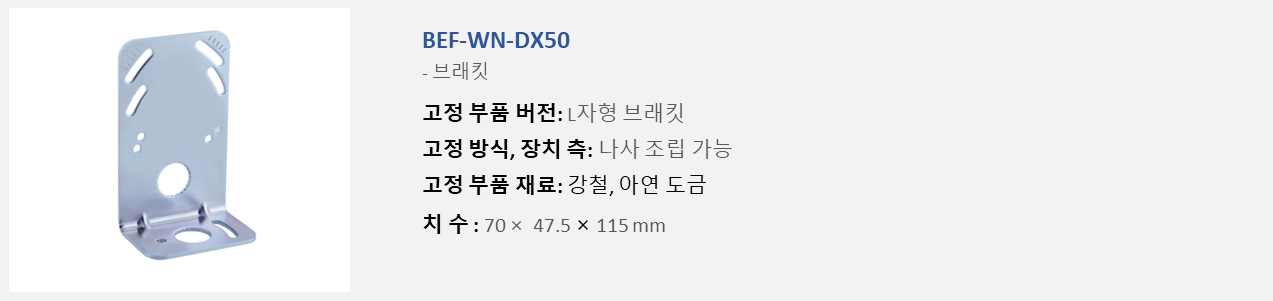

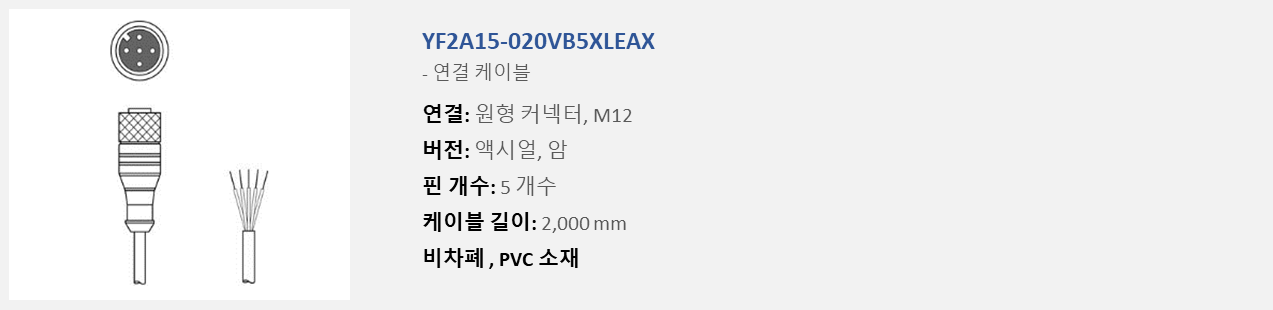

액세서리
