DT35 시리즈

작성자 관리자 날짜 2023-02-28 23:56:22
측정범위: 50 mm ... 12,000 mm 분해능: 0.1~3.0 mm 반복정밀도: >0.5 mm 정확도: ±10 mm 반응시간: 2.5ms/6.5ms/12.5ms/24.5ms/96.5ms 아날로그출력: 4 ... 20mA / 0 ... 10V 디지털입출력: NPN / PNP
기술사양
모델명 측정범위 측정대상 반응시간 반복성 정확도 인터페이스 비 고
DT35-B15251 50...12,000㎜ 직접반사 2.5 ms 0.5...5㎜ ±10㎜ 전류/전압,NPN/PNP 적색 레이저,Class2
DT35-B15551 50...12,000㎜ 직접반사 4.5 ms 0.5...5㎜ ±10㎜ 전류/전압,NPN/PNP 적색 레이저,Class1
DT35-B15851 50...12,000㎜ 직접반사 2.5 ms 0.5...5㎜ ±10㎜ 전류/전압,NPN/PNP 적외선 레이저,Class1
DL35-B15552 200...35,000㎜ 반사판 2.5 ms 0.5...5㎜ ±15㎜ 전류/전압 적색 레이저,Class1
DL35-B15852 200...35,000㎜ 반사판 2.5 ms 0.5...5㎜ ±15㎜ 전류/전압 적외선 레이저,Class1

 광 원 적색 레이저/적외선 레이저
 레이저파장 658nm / 827nm
 동작전원 12...30V DC
 보호등급 IP67
 치 수 32mm x 58.67mm x 42.7mm

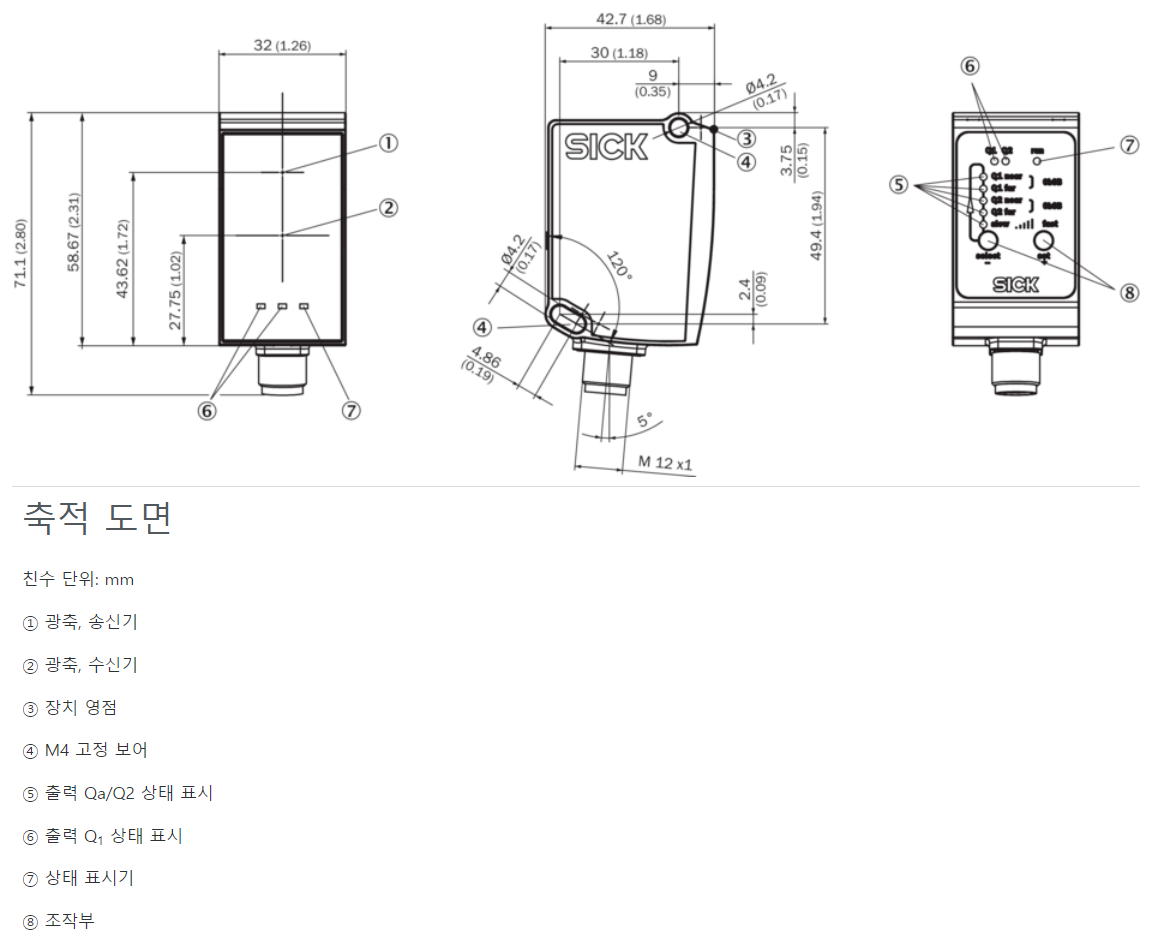

도 면

동영상

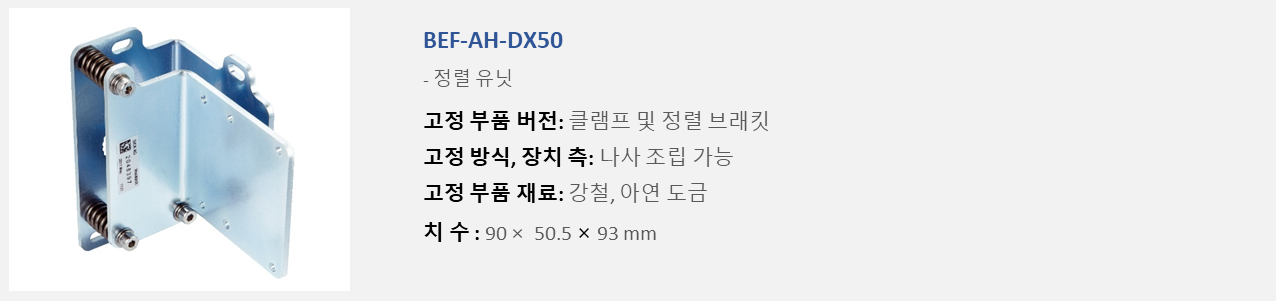

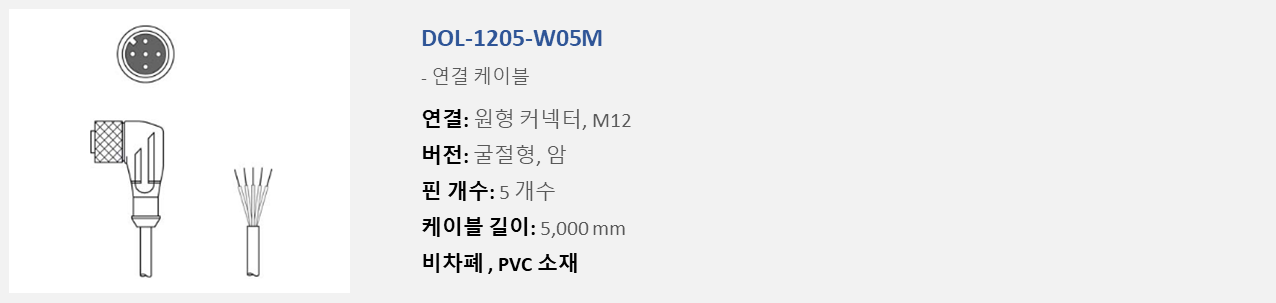

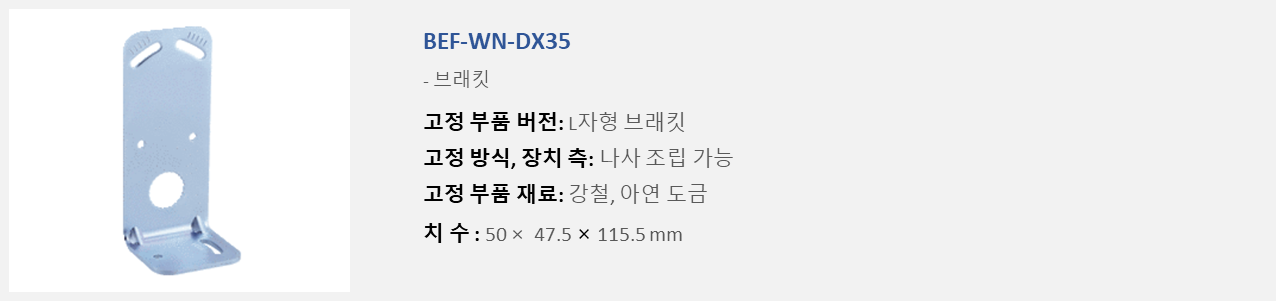

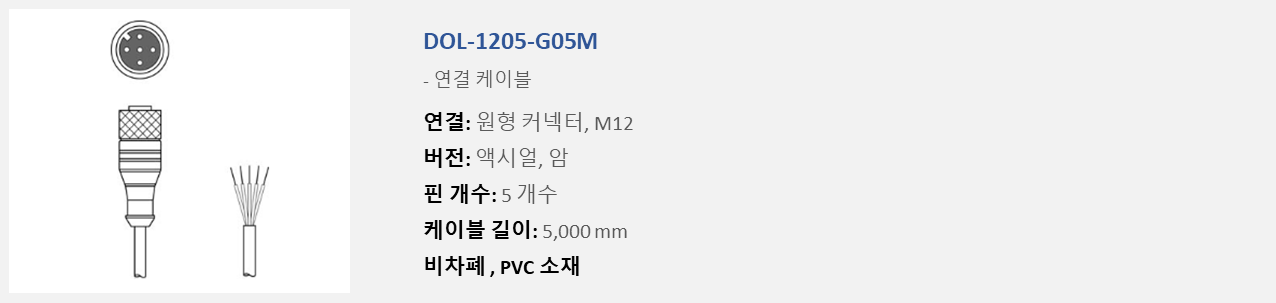

액세서리

다운로드
데이터시트
DT35-B15251_PDF
DT35-B15551_PDF
DT35-B15851_PDF
DL35-B15552_PDF
DL35-B15852_PDF

매뉴얼
manual_Dx35_PDF
DT35 간단설명서_PDF

CAD
CAD_DT35_ZIP
