ODSL 30 시리즈
작성자 관리자
날짜 2023-03-01 00:40:48
최대 측정 범위: 200 ... 30,000mm, 65,000 mm(통신타입)
분해능: 0.1mm 또는 1mm
반복정밀도: 2 mm
정확성: ±2%(근접범위) / ±1%(원거리)
인터페이스: RS232 / RS 485
아날로그 출력부: 전류
기술사양
| 모델명 | 측정범위 | 분해능 | 반복정밀도 | 정확도 | 인터페이스 | |
| ODSL 30/V-30M-S12 | 200 ... 30,000mm | 0.1mm/1mm | 2mm | 2.5m 이하: ±2% 5m 이하: ±1.5% 30m 이하: ±1% |
4...20mA / 1…10V | |
| ODSL 30/V-30M Ex d | ||||||
| ODSL 30/24-30M-S12 | 200 ... 30,000mm 반사판: 65,000m |
0.1mm/1mm | 2mm | ±5mm 반사판: 2mm |
스위칭 출력 x 3 | |
| ODSL 30/D232-30M-S12 | RS-232 | |||||
| ODSL 30/D485-30M-S12 | RS-485 | |||||
| 광 원 | 레이저,적색 | |||||
| 레이저파장 | 650nm | |||||
| 측정시간 | 30 ... 100ms | |||||
| 동작전원 | 18 … 30V DC | |||||
| 보호등급 | IP67 | |||||
| 치 수 | 79 mm x 69 mm x 150 mm | |||||

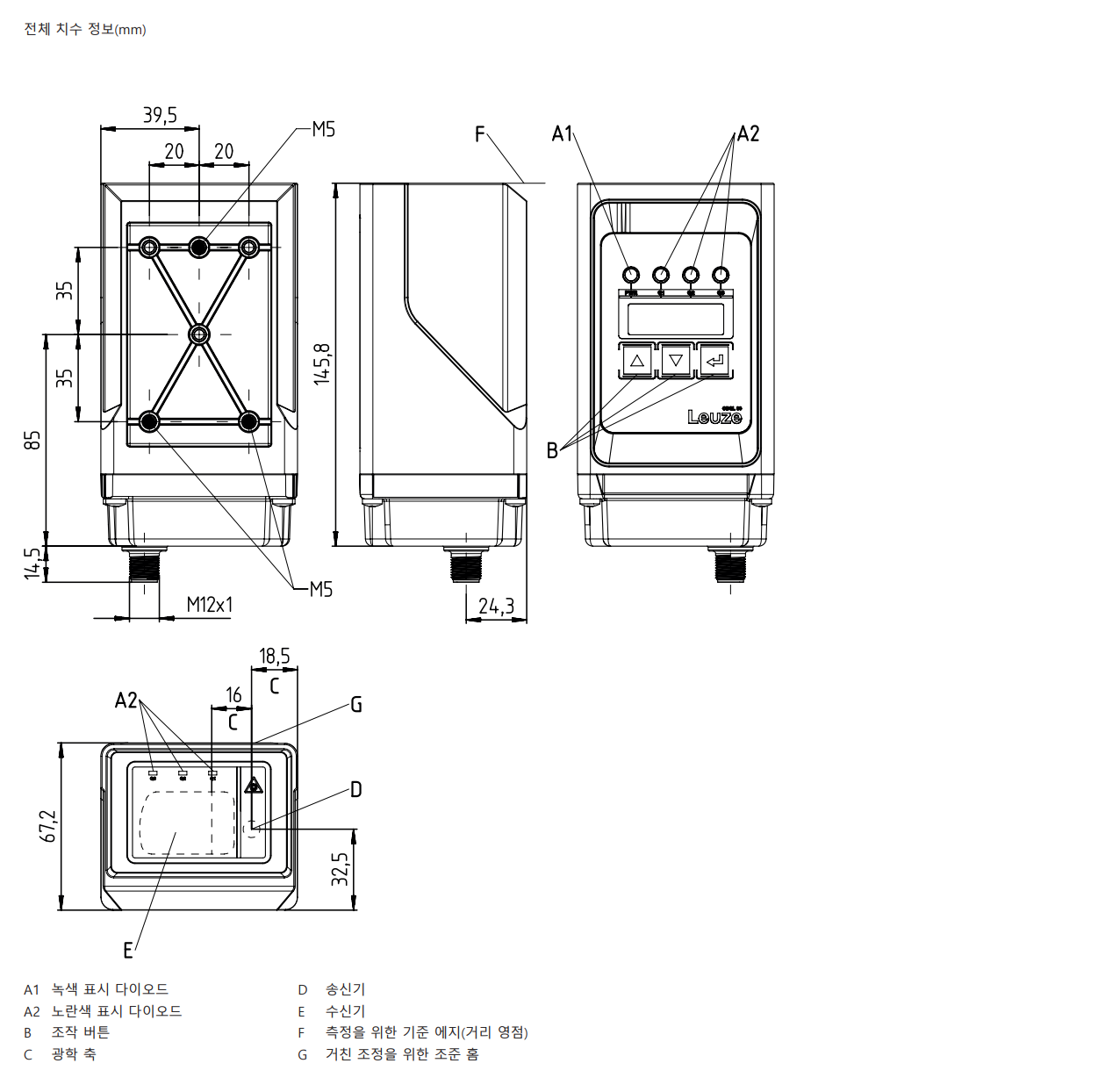

치수 도면
동영상

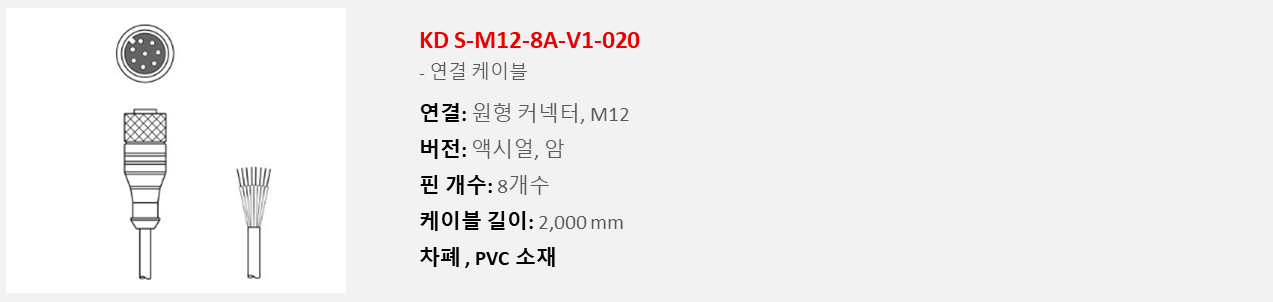

액세서리
