LR-TB5000 시리즈
작성자 관리자
날짜 2023-03-28 19:21:39
측정범위: 60 ... 5,000 mm
분해능: 1 mm
반복정밀도: ±3 ... ±6 mm (응답시간 1000ms 설정 시)
응답시간: 1ms / 10ms / 25ms / 100ms / 1000ms (전환식)
아날로그출력: 4 ... 20mA / 0 ... 10V
디지털입출력: NPN / PNP
기술사양
| 모델명 | 측정범위 | 분해능 | 반복정밀도 | 인터페이스 | |
| LR-TB5000 | 60 ... 5,000 mm | 1 mm | ±3 ... ±6 mm | 4...20mA / 0 … 10V / 스위칭출력 전환식 |
|
| 광 원 | 레이저,적색 | ||||
| 레이저파장 | 660nm | ||||
| 동작전원 | 20…30V DC | ||||
| 보호등급 | IP65 / IP67 (IEC60529) | ||||
| 치 수 | 30.6mm x 51.4mm x 43.2mm | ||||
| 응답 시간에 따른 반복정도 (예시) | |||||
| 검출 거리 (mm) |
반복 정도(mm) | ||||
| 백지(반사율 90%) | |||||
| 응답 시간(ms) | |||||
| 1 | 10 | 25 | 100 | 1000 | |
| 1000 | ±7 | ±3 | ±3 | ±3 | ±3 |
| 5000 | ±42 | ±12 | ±9 | ±5 | ±3 |
| 검출 거리 (mm) |
반복 정도(mm) | ||||
| 회색지(반사율 18%) | |||||
| 응답 시간(ms) | |||||
| 1 | 10 | 25 | 100 | 1000 | |
| 1000 | ±11 | ±4 | ±3 | ±3 | ±3 |
| 5000 | ±154 | ±40 | ±29 | ±14 | ±6 |

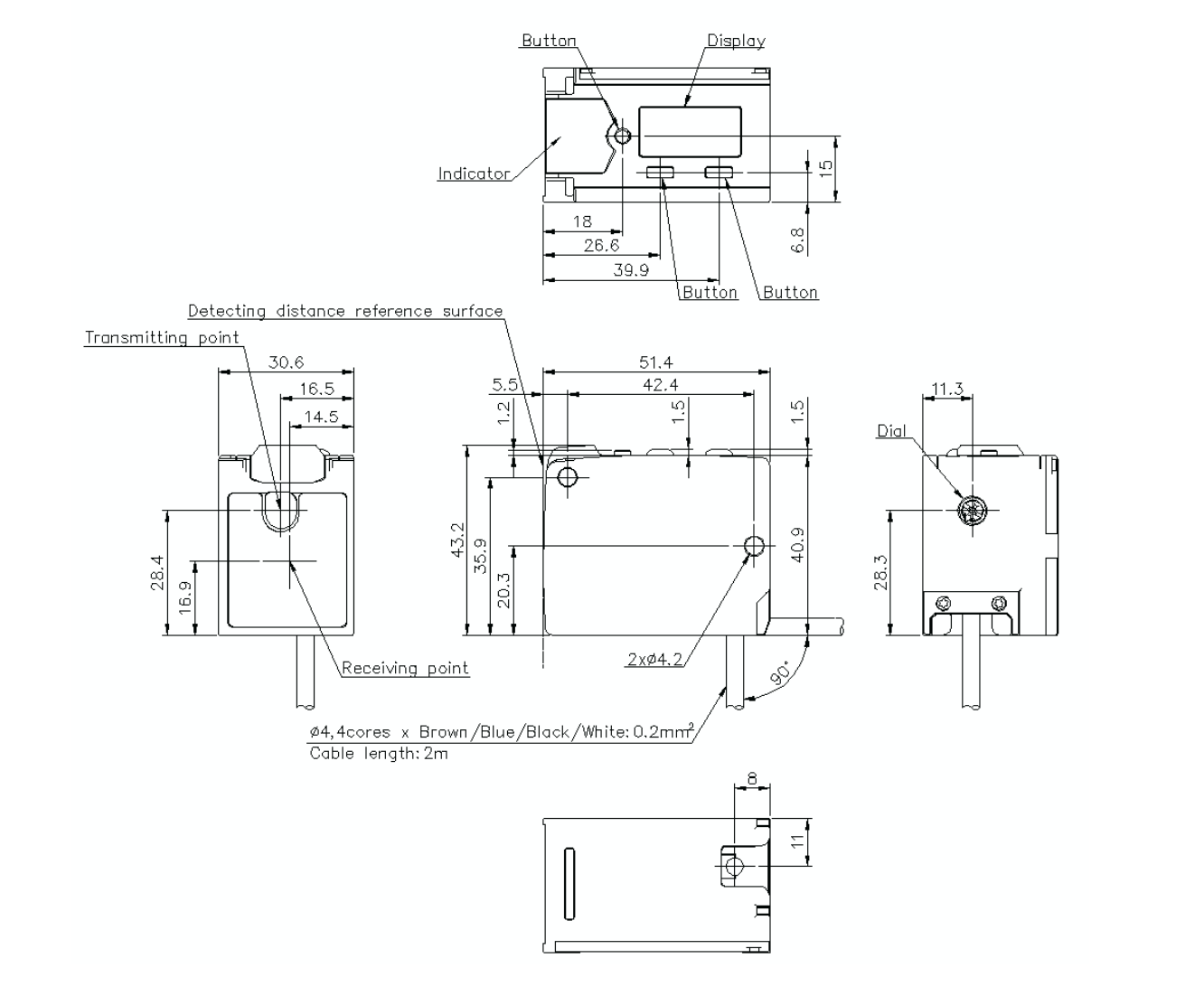

치수 도면
동영상
액세서리
다운로드
| 데이터시트 |
| LR-TB5000_PDF |
| 매뉴얼 |
| LR-TB5000_Manual_PDF |
| CAD |
| CAD_LR-TB5000_ZIP |
