TS-100.14시리즈 (구,TSPC 시리즈)
작성자 undefined
날짜 2023-03-01 22:23:34
측정 범위: 3m / 6.1m / 10m
분해능: 0.086mm / 0.172mm / 0.344mm
반복 정밀도: 0.2%
아날로그 출력 : 전류, 전압
스위칭 출력: NPN, PNP
인터페이스: RS 232 / RS485
기술사양
| 모델명 | 측정범위 (최대) *¹ | 분해능 | 반복정밀도 | 인터페이스 | |
|
TS-100.14A1X.007FB (구,TSPC-30S1-232) |
0.1 ... 3m (Max, 4m) | 0.086mm | 0.2% | RS-232,전류,전압,NPN,PNP | |
|
TS-100.14A1X.007FA (구,TSPC-30S1-485) |
RS-485,전류,전압,NPN,PNP | ||||
|
TS-100.30C1X.007FB (구,TSPC-15S-232) |
0.254 ... 6.1m (Max, 9.1m) | 0.172mm | 0.2% | RS-232,전류,전압,NPN,PNP | |
|
TS-100.30C1X.007FA (구,TSPC-15S-485) |
RS-485,전류,전압,NPN,PNP | ||||
|
TS-100.50D1X.007FB (구,TSPC-21S-232) |
0.303 ... 10m (Max, 15.2m) | 0.3438mm | 0.2% | RS-232,전류,전압,NPN,PNP | |
|
TS-100.50D1X.007FA (구,TSPC-21S-485) |
RS-485,전류,전압,NPN,PNP | ||||
| *1 ) 최대측정범위 : 측정 환경에 따라 | |||||
| 초음파 변환기 | 압전 세라믹 | ||||
| 변환기 빔폭 | 12±2도 / 15±2도 / 12±2도 | ||||
| 샘플링 속도 | 20Hz / 10Hz / 5Hz | ||||
| 동작전원 | 10 ... 30V DC | ||||
| 보호등급 | IP68 | ||||
| 치 수 | TS-100.14 모델: Ø30 ×103mm | ||||
| TS-100.30 모델: Ø48 ×109mm | |||||
| TS-100.50 모델: Ø59 ×122mm | |||||

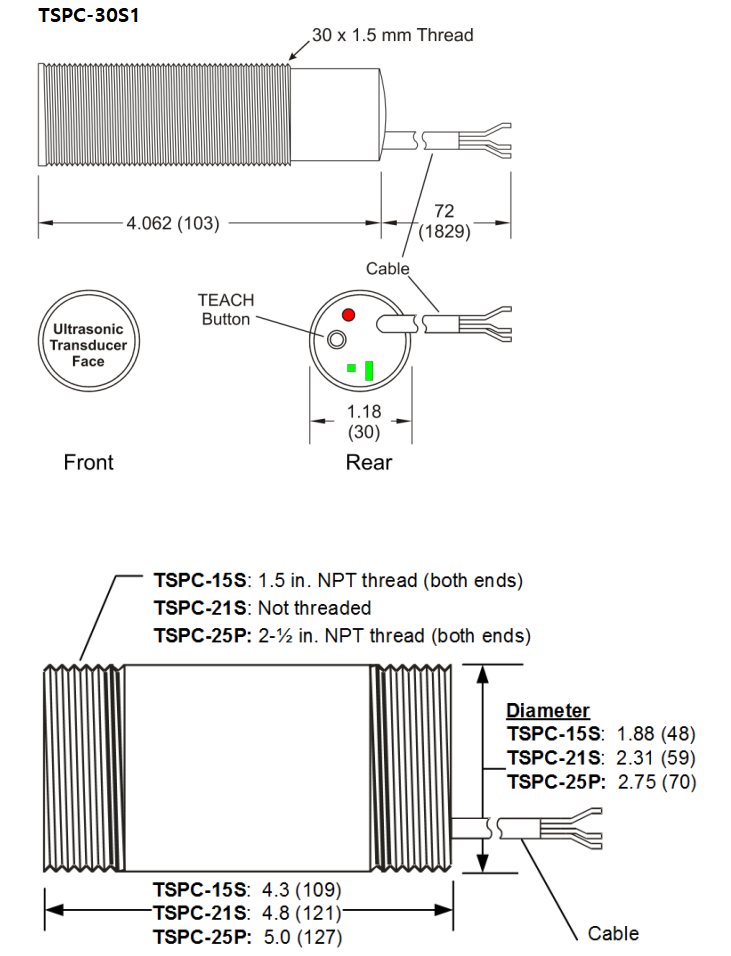

치수 도면
