Gocator 2400 시리즈

작성자 관리자 날짜 2023-03-02 00:26:12
- 2메가픽셀 이미지 장치. 각 프로파일 해상도마다 최대 1940포인트 - FOV 최대 2000mm - 측정 범위 최대 1525mm - 스캔 응용 프로그램에서 최적의 성능과 최대의 유연성을 위해 RED 및 BLUE 레이저 모델로 제공
기술사양

간단 사양

모델 2410 2420 2430 2440 2450 2490
해상도 X(mm) 0.0058 0.014 0.037 0.09 0.1 0.25
반복성 Z(mm) 0.0002 0.0004 0.0008 0.0012 0.002 0.012

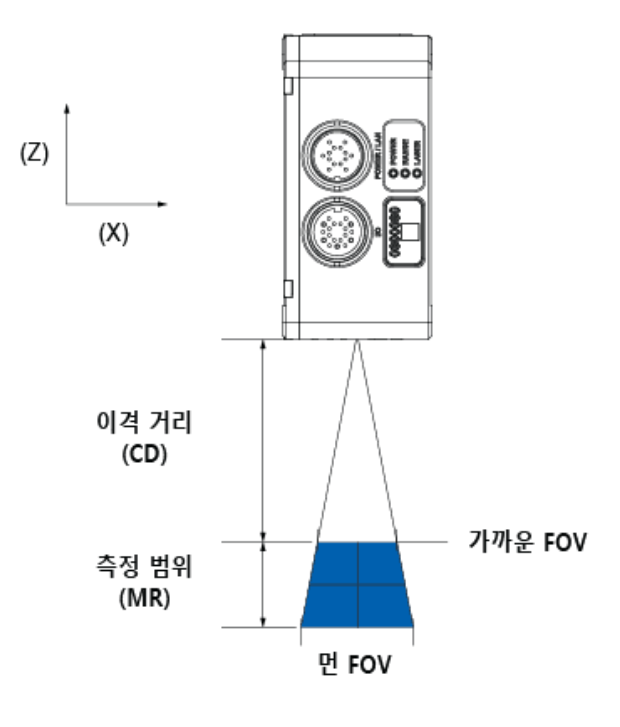

FOV(mm) 10 27 - 32 47 - 85 96 - 194 145 - 425 390 - 2000
이격 거리(mm) 19 60 75 183 270 350
측정 범위(mm) 6 25 80 210 550 1525
레이저 Blue Blue Red/Blue Red/Blue Blue Red





미크론 수준까지 측정

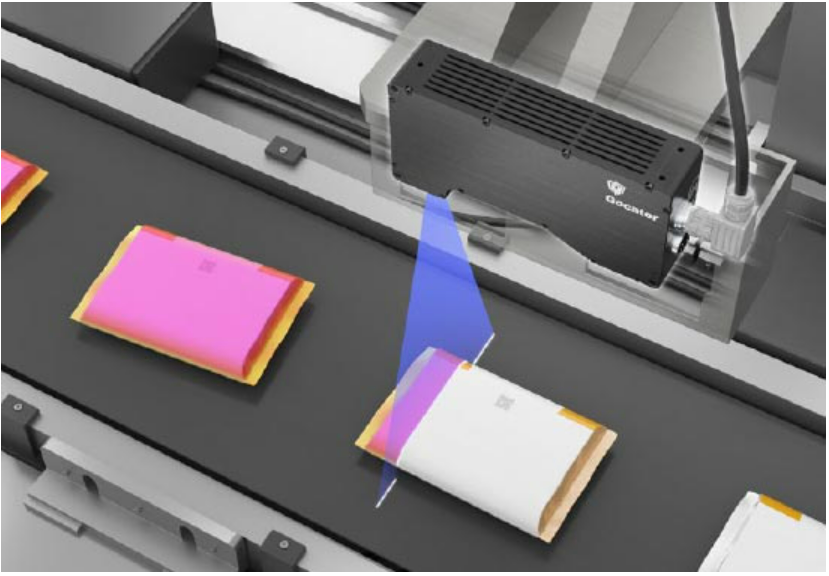

2400 시리즈의 2메가픽셀 카메라와 넓은 FOV로 미크론 수준의 피처도 측정 가능합니다. 부품을 스캔하여 가장 작은 결함까지 찾아내고 3D 품질 검사에서 우수한 결과를 달성할 수 있습니다.

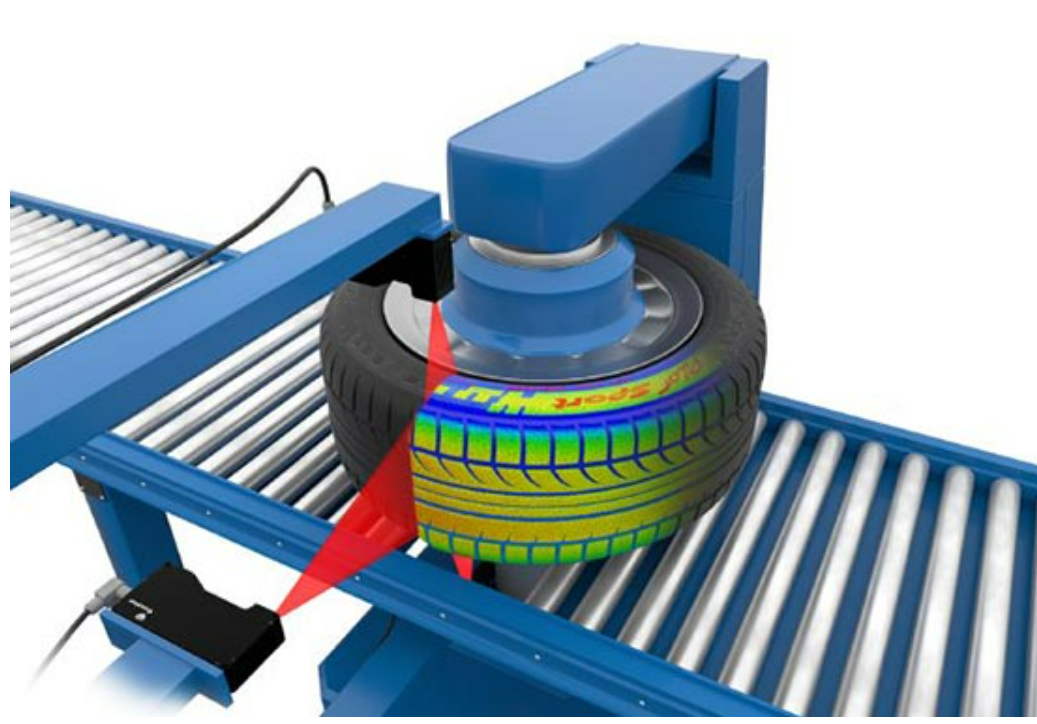

고속으로 정밀 검사

더욱 빠른 스캔 및 취득 속도를 통해 인라인 공정 속도를 높이고 향상된 해상도를 사용할 수 있습니다. 다중 노출을 사용하여 고대비 대상을 정확하게 측정할 수도 있습니다. 최고 6 μm의 X 해상도를 통해 매우 작은 가장자리나 좁은 갭에도 데이터 포인트를 생성할 수 있습니다.

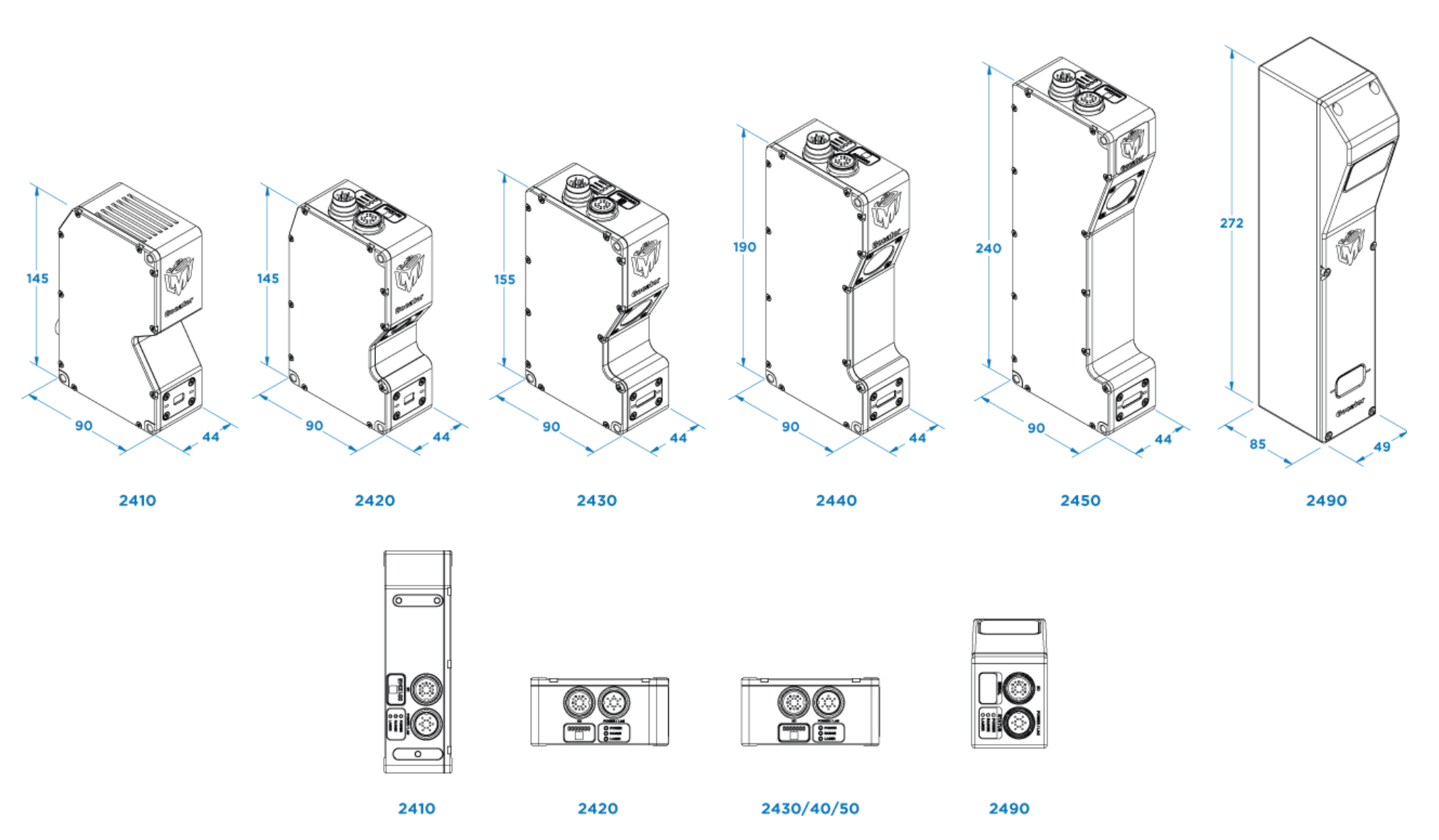

제품 치수



동영상

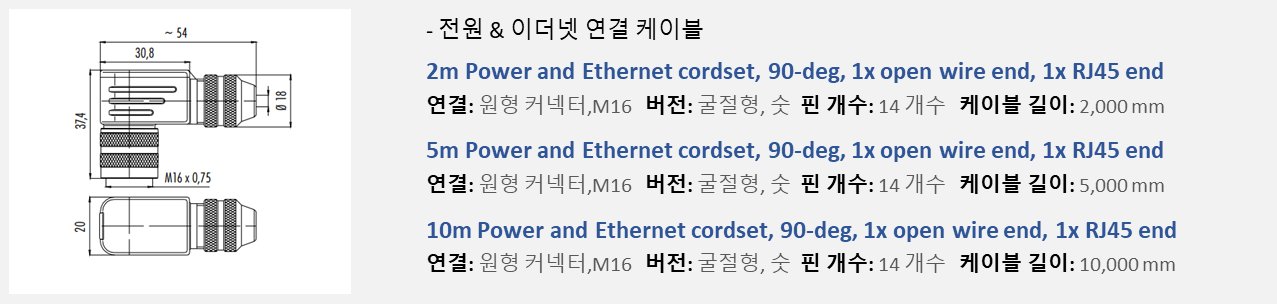

액세서리
