LRS 36 시리즈
작성자 관리자
날짜 2023-03-29 17:35:45
Line Range Sensor _ 라인 범위 내 유무 검출 센서

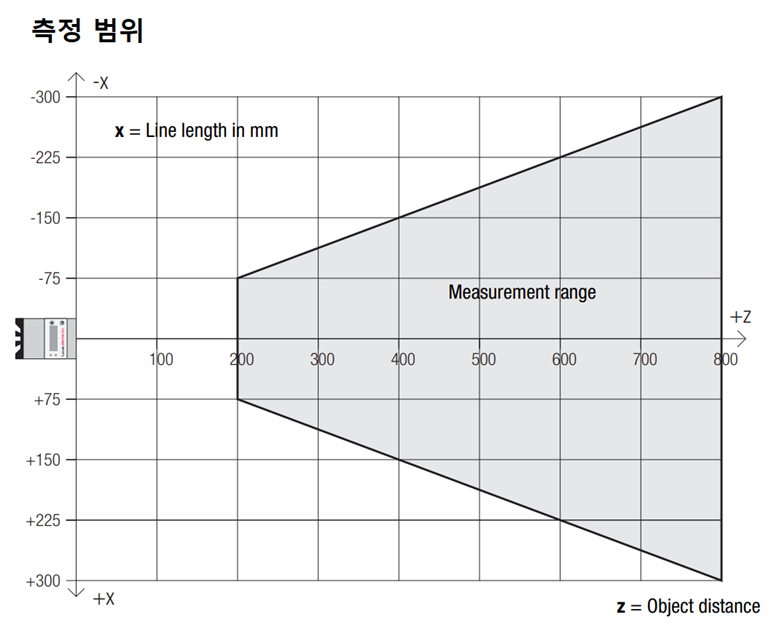

측정범위 : X축 150 … 600mm / Z축 200 ... 800mm
최소 검출 크기 : X축 2 … 3mm / Z축 2 … 6mm
인터페이스 : 이더넷, 스위칭 출력 x 6, PROFIBUS DP
측정 시간 : 최대 10ms (설정에 따라)
기술사양
| 모델명 | 측정범위 | 최소 물체 크기 | 반복정밀도 | 정확도 | 인터페이스 | |
| LRS 36/6 | X축 150 … 600mm Z축 200 ... 800mm |
X축 2 … 3mm Z축 2 … 6mm |
Z축 ≤0.5% | Z축 ≤±1.0% | 이더넷 스위칭출력 x 6 |
|
| LRS 36/PB | 이더넷 PROFIBUS DP 스위칭출력 x 2 |
|||||
 |
||||||
| 광 원 | 레이저,적색 | |||||
| 레이저파장 | 658nm | |||||
| 측정시간 | ≥10ms | |||||
| 동작전원 | 18 … 30V DC | |||||
| 보호등급 | IP67 | |||||
| 치 수 | 160 × 74 × 56 mm | |||||
|

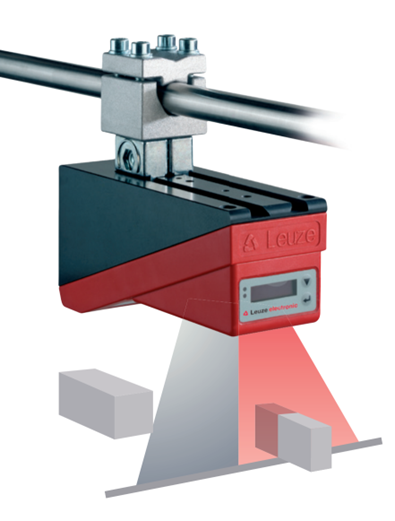

Present or not present. Line Range Sensor LRS checks the presence of objects. 라인 범위 센서는 레이저 라인을 따라 근접 물체 감지를 수행하도록 설계되었습니다. 라이트 배리어 또는 레이저 스캐너와 유사한 이 센서는 최대 16개의 감지 필드에서 물체의 존재를 스캔하고 감지합니다. 개별 구성으로 하나의 센서를 사용하여 단일 또는 여러 물체를 감지할 수 있습니다. |
|||||||||||||||

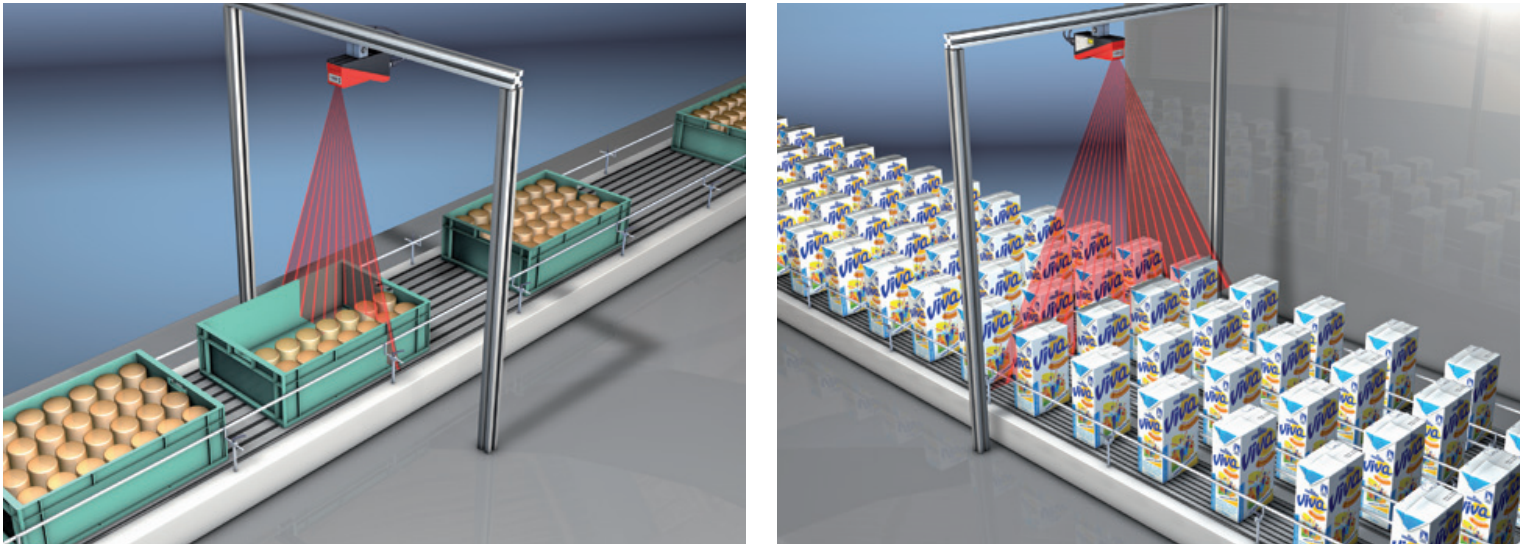

일반적인 적용 분야
■ 상자내 유무 확인
■ 운송 시스템에서 단일 또는 다중 트랙 존재/부재 감지
■ 개체 또는 리드가 있는지 확인

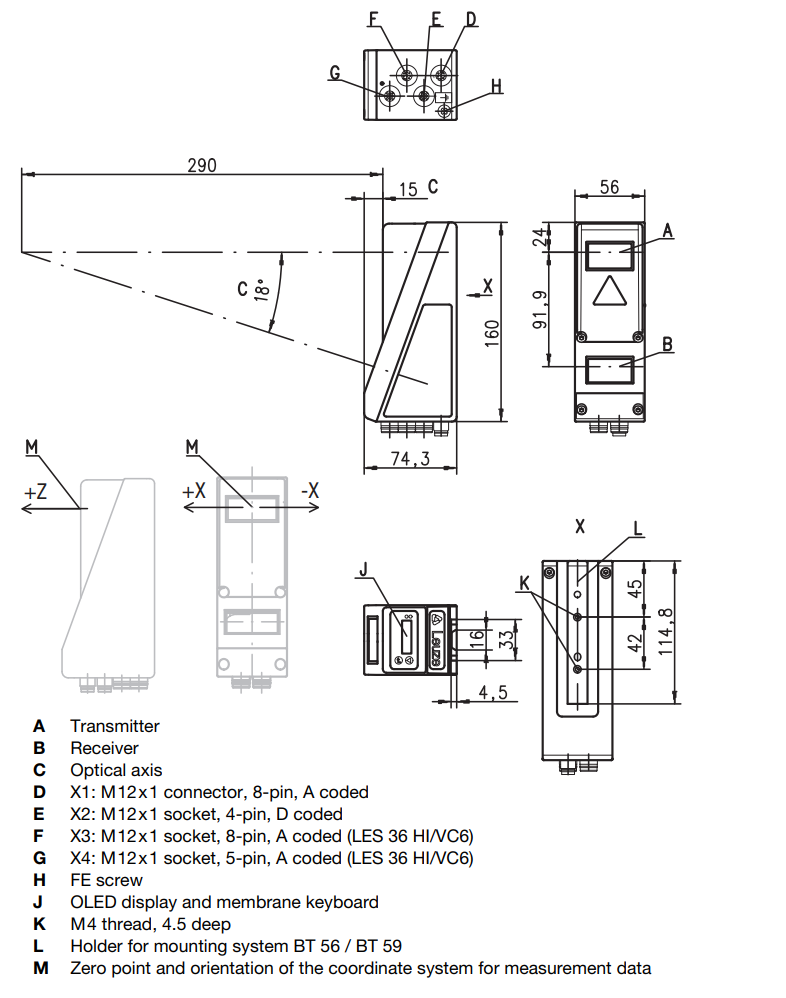

치수 도면
