LES 36 시리즈
작성자 관리자
날짜 2023-03-29 18:59:38
Line Edge Sensor _ 라인 엣지 센서

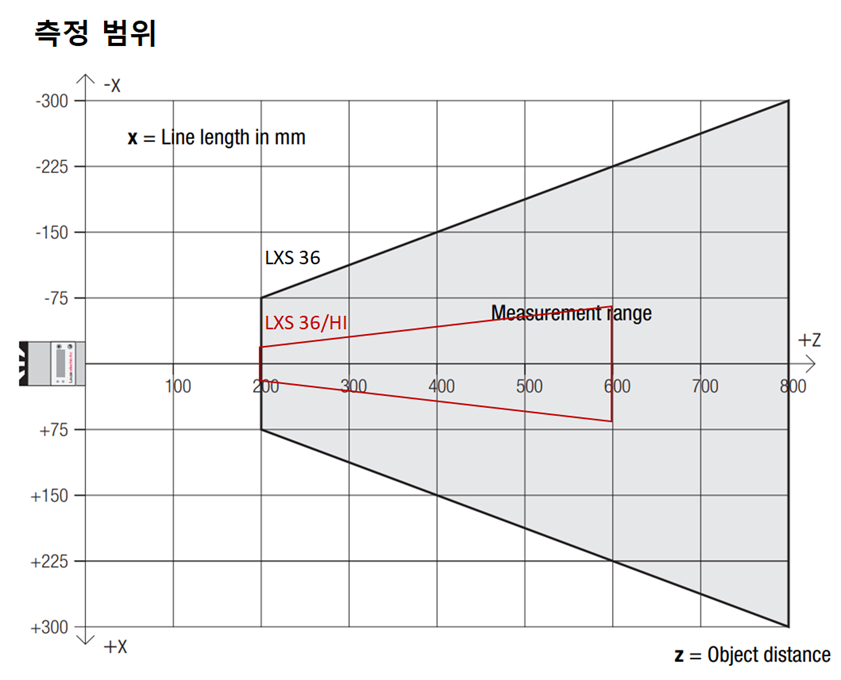

측정범위 : X축 150 … 600mm / Z축 200 ... 800mm
HI버전_ X축 50 … 140mm / Z축 200 ... 600mm
분해능 : X축 1 … 1.7mm / Z축 1 … 3mm
HI버전_ X축 0.2 … 0.6mm / Z축 0.1 … 0.9mm
인터페이스 : 이더넷, 스위칭 출력 x 6, PROFIBUS DP
측정 시간 : 최대 10ms (설정에 따라)
기술사양
| 모델명 | 측정범위 | 분해능 | 반복정밀도 | 정확도 | 인터페이스 | |
| LES 36HI/VC6 | X축 50 … 140mm Z축 200 ... 600mm |
X축 0.2 … 0.6mm Z축 0.1 … 0.9mm |
Z축 ≤0.25% | Z축 ≤±0.5% | 이더넷 아날로그 출력 : 전류/전압 스위칭출력 x 6 |
|
| LES 36HI/PB | 이더넷 PROFIBUS DP 스위칭출력 x 2 |
|||||
| LES 36/VC6 | X축 150 … 600mm Z축 200 ... 800mm |
X축 1.0 … 1.7mm Z축 1.0 … 3.0mm |
Z축 ≤0.5% | Z축 ≤±1.0% | 이더넷 아날로그 출력 : 전류/전압 스위칭출력 x 6 |
|
| LES 36/PB | 이더넷 PROFIBUS DP 스위칭출력 x 2 |
|||||
 |
||||||
| 광 원 | 레이저,적색 | |||||
| 레이저파장 | 658nm | |||||
| 측정시간 | ≥10ms | |||||
| 동작전원 | 18 … 30V DC | |||||
| 보호등급 | IP67 | |||||
| 치 수 | 160 × 74 × 56 mm | |||||
|

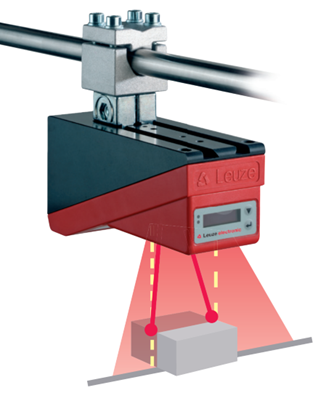

This wide, this tall. Line Edge Sensor LES shows object dimensions. LES 센서는 크기와 위치를 결정합니다. 가장자리를 통해 개체. 높이 차이를 감지하여 센서는 정확한 물체 위치를 계산하고 전송합니다. 그런 식으로 높이와 너비 또는 위치가 안정적으로 제공됩니다. 추가 처리를 위한 데이터로. 동시에 하나 이상 개별 구성을 통해 에지 위치를 출력할 수 있습니다. |
||||||||

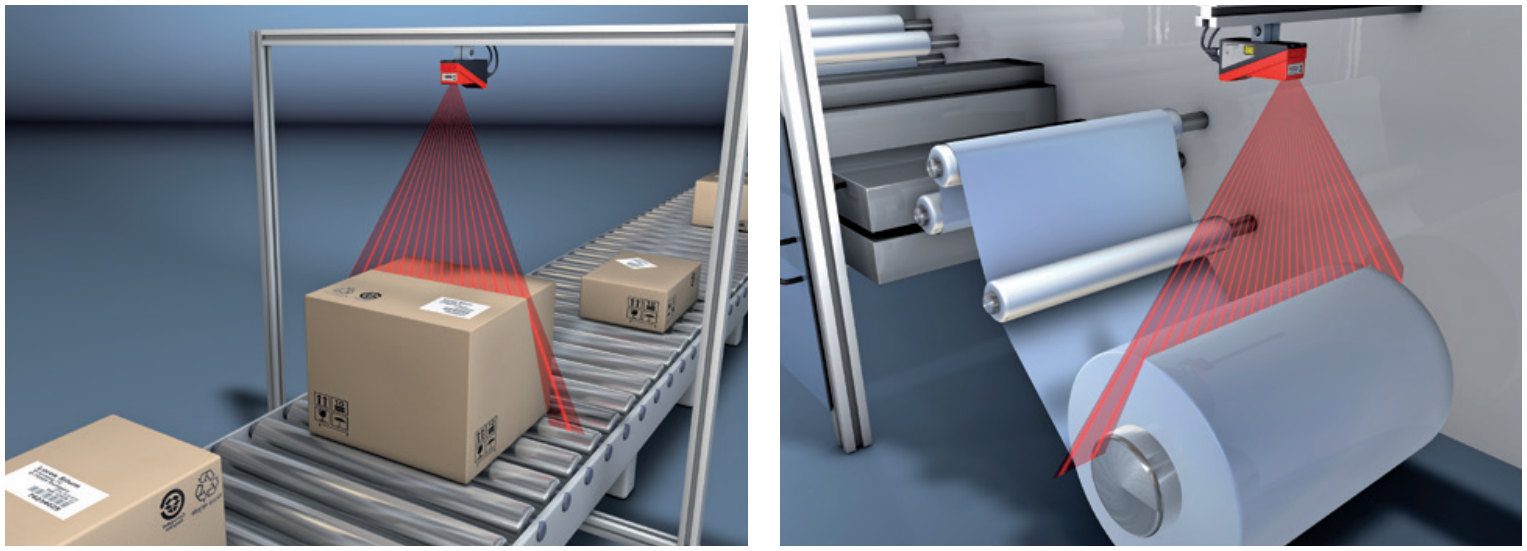

| 일반적인 적용 분야 ■ 목재 또는 상자의 너비 및 높이 측정 ■ 롤 제품의 폭과 직경 결정 ■ 쌓을 수 있는 재료의 가장자리 또는 쌓기 높이 측정 |
|||||||||

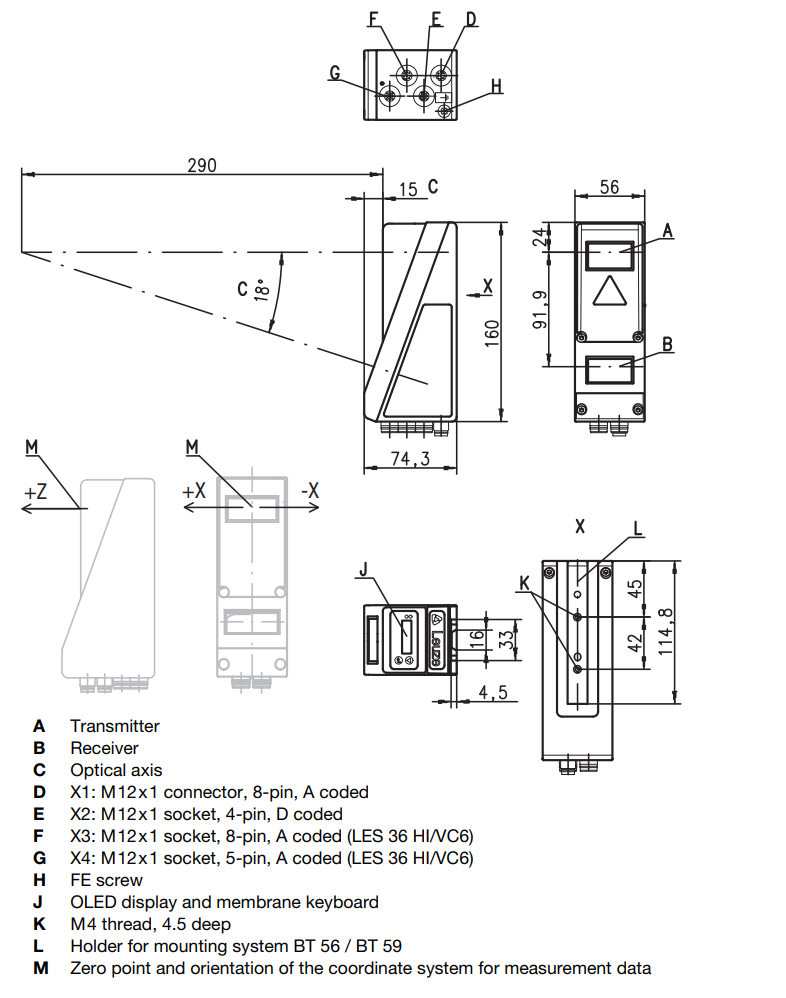

치수 도면
