LPS 36 시리즈
작성자 관리자
날짜 2023-03-29 23:06:17
Line Profile Sensor _ 라인 프로파일 센서

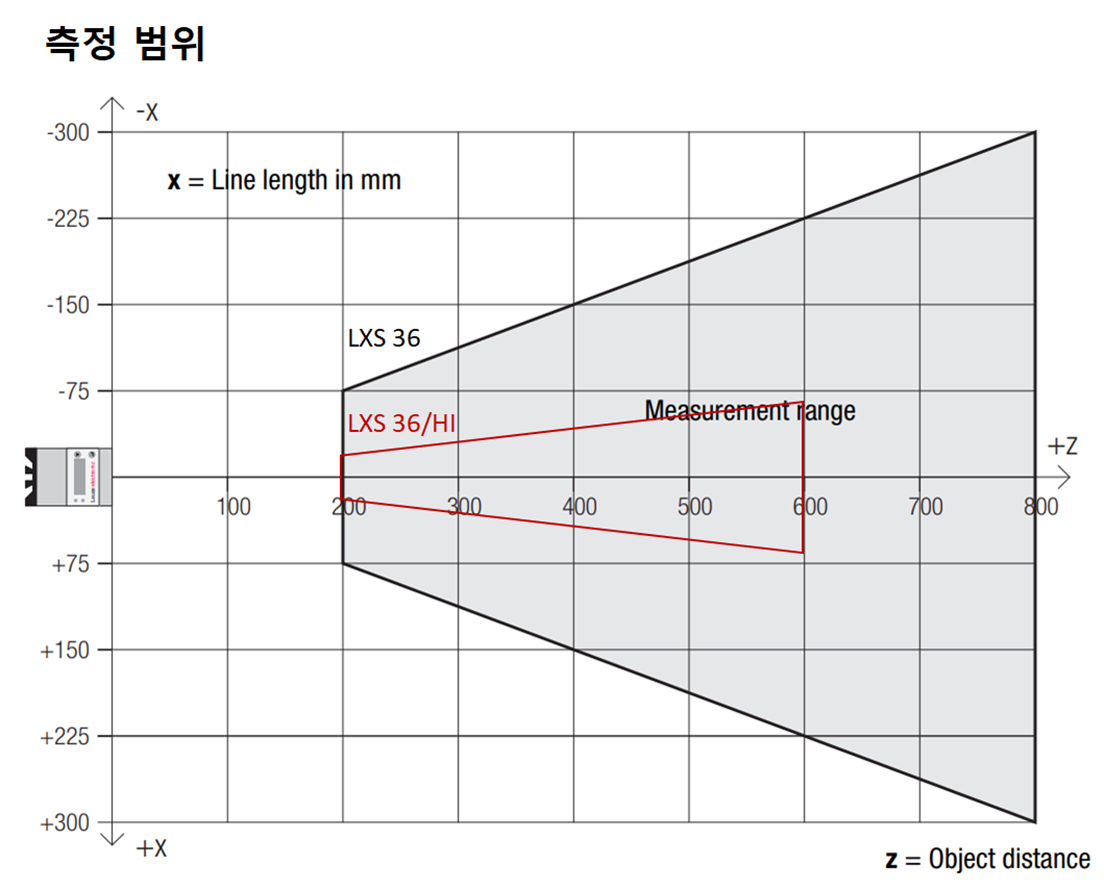

측정범위 : X축 150 … 600mm / Z축 200 ... 800mm
HI버전_ X축 47 … 140mm / Z축 200 ... 600mm
분해능 : X축 1 … 1.7mm / Z축 1 … 3mm
HI버전_ X축 0.2 … 0.6mm / Z축 0.1 … 0.9mm
인터페이스 : 이더넷, 스위칭 출력 x 6, PROFIBUS DP
측정 시간 : 최대 10ms (설정에 따라)
기술사양
| 모델명 | 측정범위 | 분해능 | 반복정밀도 | 정확도 | 인터페이스 | |
| LPS 36HI/EN | X축 46 … 140mm Z축 200 ... 600mm |
X축 0.2 … 0.6mm Z축 0.1 … 0.9mm |
Z축 ≤0.25% | Z축 ≤±0.5% | 이더넷 스위칭출력x2 인코더 |
|
| LPS 36/EN | X축 150 … 600mm Z축 200 ... 800mm |
X축 1.0 … 1.7mm Z축 1.0 … 3.0mm |
Z축 ≤0.5% | Z축 ≤±1.0% | 이더넷 스위칭출력x2 인코더 |
|
| LPS 36 | 이더넷 스위칭출력x2 |
|||||
 |
||||||
| 광 원 | 레이저,적색 | |||||
| 레이저파장 | 658nm | |||||
| 측정시간 | ≥10ms | |||||
| 동작전원 | 18 … 30V DC | |||||
| 보호등급 | IP67 | |||||
| 치 수 | 160 × 74 × 56 mm | |||||
|

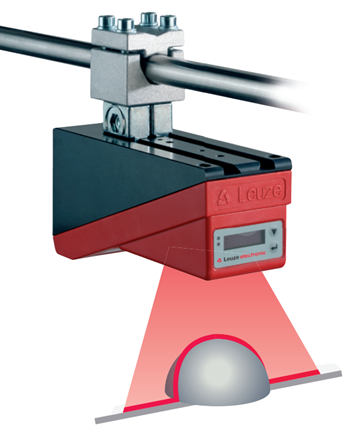

At home in all dimensions. Line Profi le Sensor LPS measures the profi le of objects. LPS 센서는 정지해 있거나 움직이는 물체의 크기와 위치를 측정할 때마다 사용됩니다. 추가 인코더 연결을 통해 움직이는 물체를 스캔할 때 3D 데이터를 만들 수 있습니다. 이를 통해 위치, 윤곽선 및 볼륨 측정에서 다양한 애플리케이션 가능성이 열립니다. |
||||||||

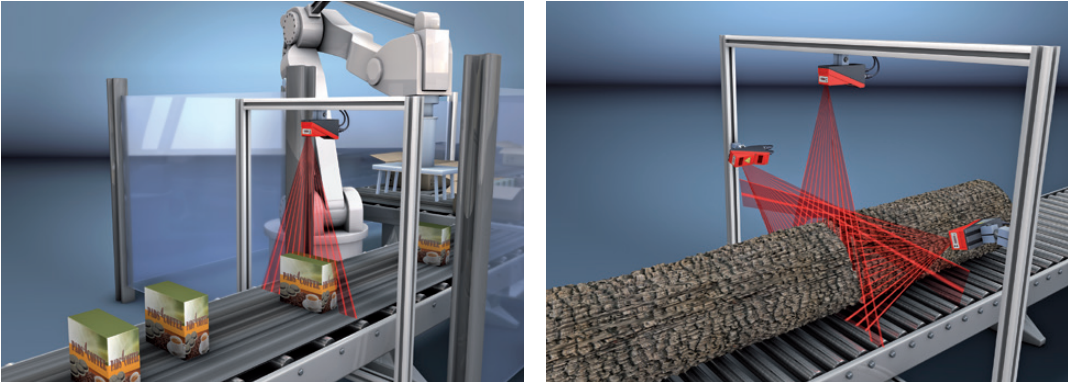

| 일반적인 적용 분야 ■ 케이스 피킹 ■ 그리퍼 제어 ■ 자유롭게 형성된 표면의 측정 ■ 움직이는 물체의 3D 측정 |
|||||||||

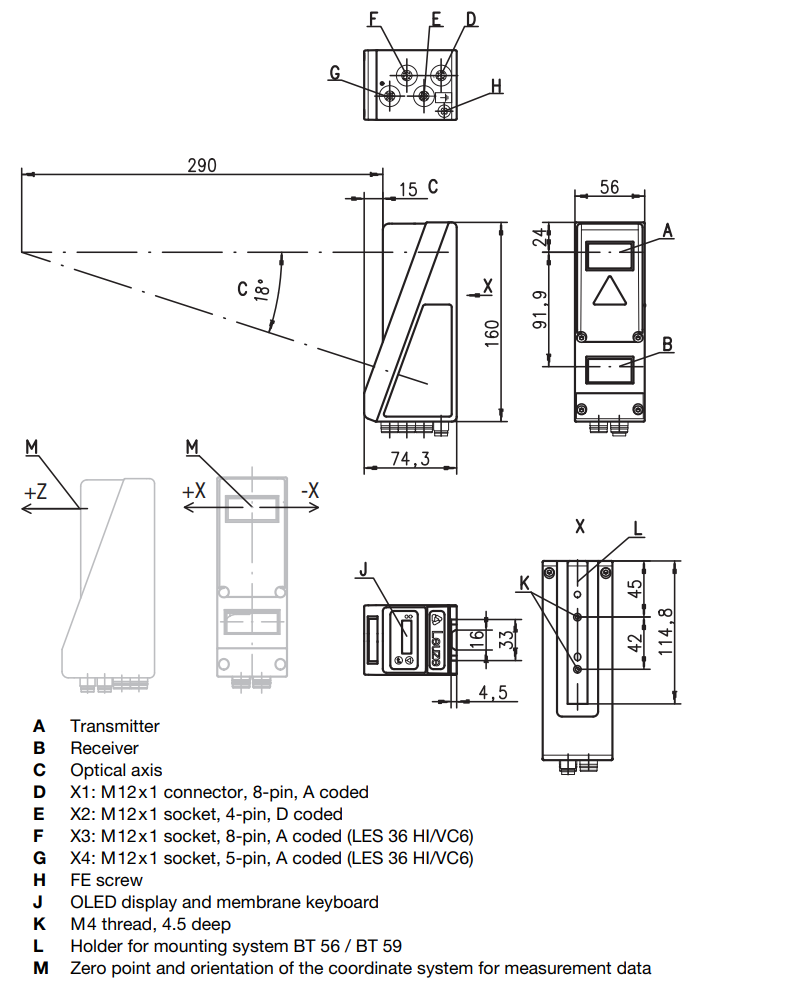

치수 도면
