PyroCube 시리즈
작성자 관리자
날짜 2023-03-02 22:46:32
고속 응답 시간 - 1ms의 빠른 속도
1.6mm의 작은 측정 지점
0°C에서 500°C까지의 온도 범위
연속 LED 조준은 판독값을 측정하는 동안 측정된 지점의 위치와 크기를 보여줍니다.

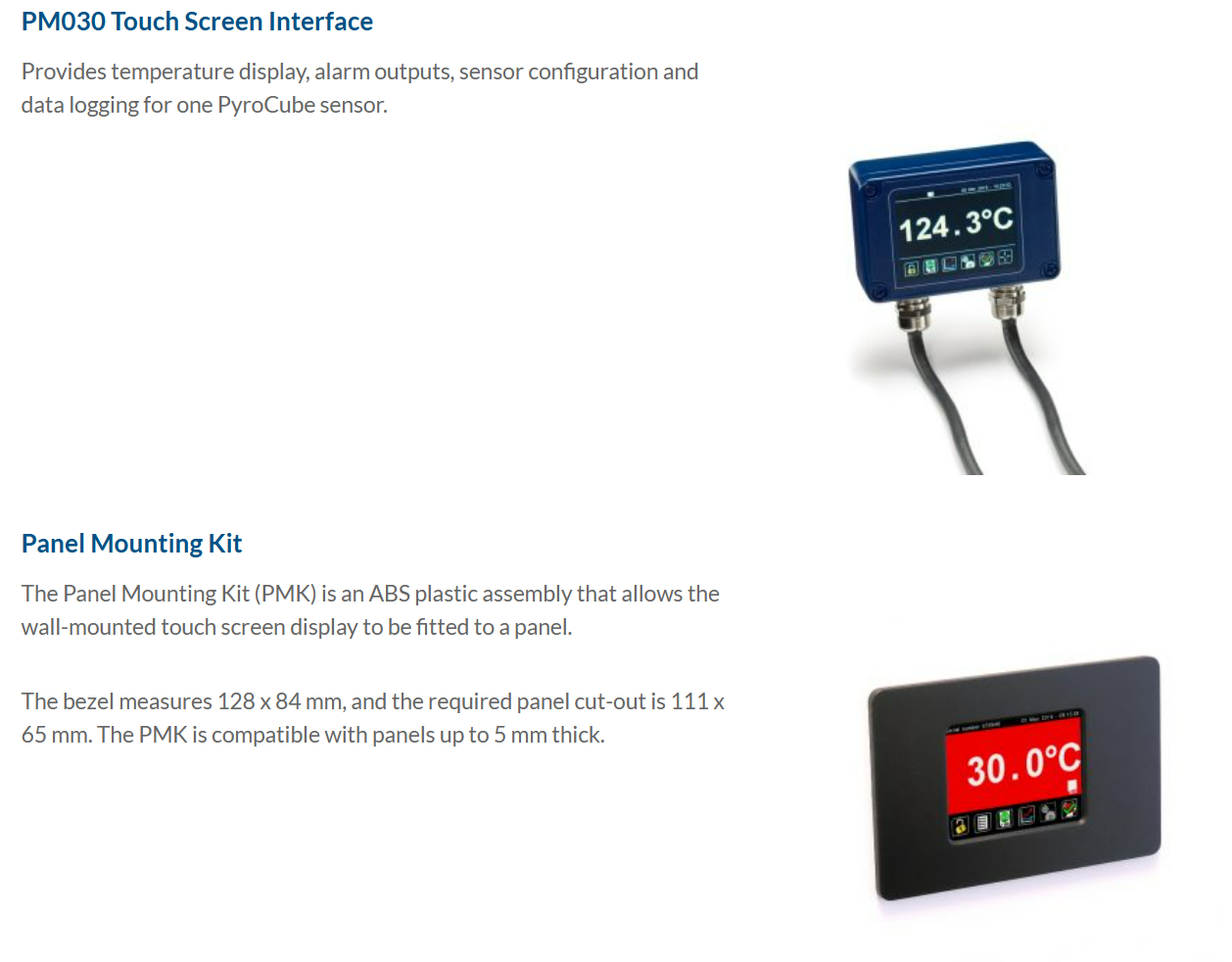

다국어 터치 스크린 인터페이스(옵션)
기술사양
| 모델 | 광학 및 응용 | 측정범위 | 정확도 | 반복성 | 인터페이스 | ||

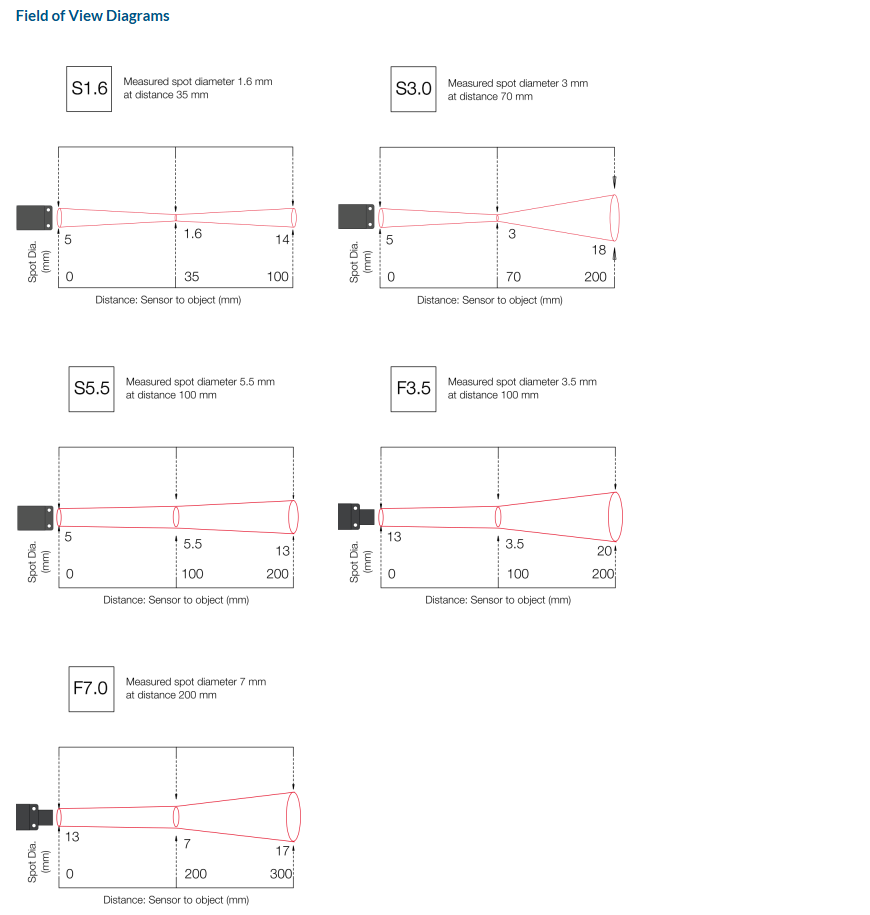

| PCU | S1.6 | 범용 표면 응답속도: 10 ms |
0°C to 500°C | ±3°C or 1% | ±0.5°C | RS232C Modbus RTU 0-20 mA 4-20 mA mV/C 0-1 V DC 0-5 V DC 0-10 V DC |
|
| S3.0 | |||||||
| S3.5 | |||||||
| F3.5 | 범용 표면 응답속도: 1 ms |
50°C to 500°C | ±3.5°C or 1% | ±1°C | |||
| F7.0 | |||||||

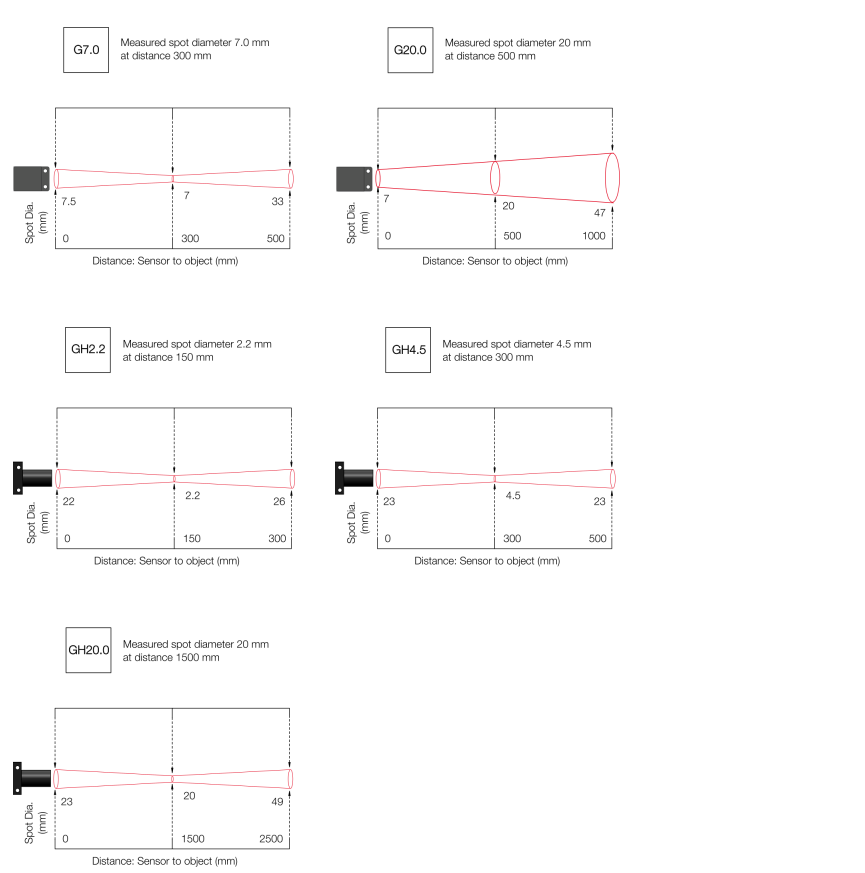

| G7.0 | 유리 | 100°C* to 1200°C | ±3°C or 1% | ±1°C | |||
| G20.0 | |||||||
| GH2.2 | 100°C* to 2400°C | As above except ±2% above 1200°C | ±(0.2%+2°C) | ||||
| GH4.5 | |||||||

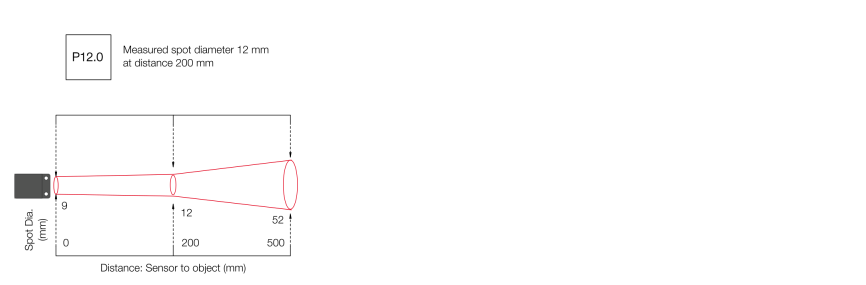

| P12.0 | 박막 플라스틱 | 120°C* to 350°C | ±4°C | ±1°C | |||

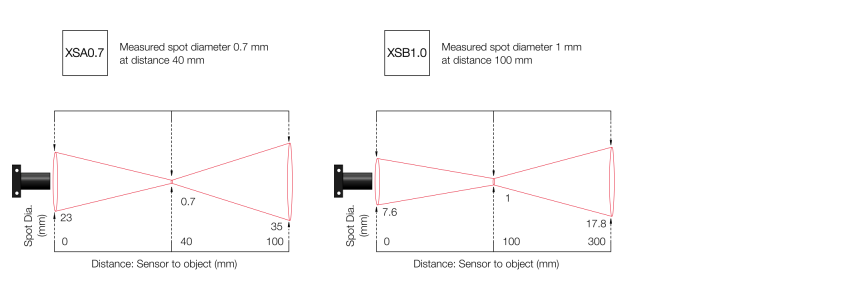

| XSA0.7 | 아주 작은 측정 스팟 |
50°C* to 500°C | ±3°C or 1% | ±1°C | |||
| XSB1.0 | 100°C* to 500°C | ±5°C | ±2°C | ||||

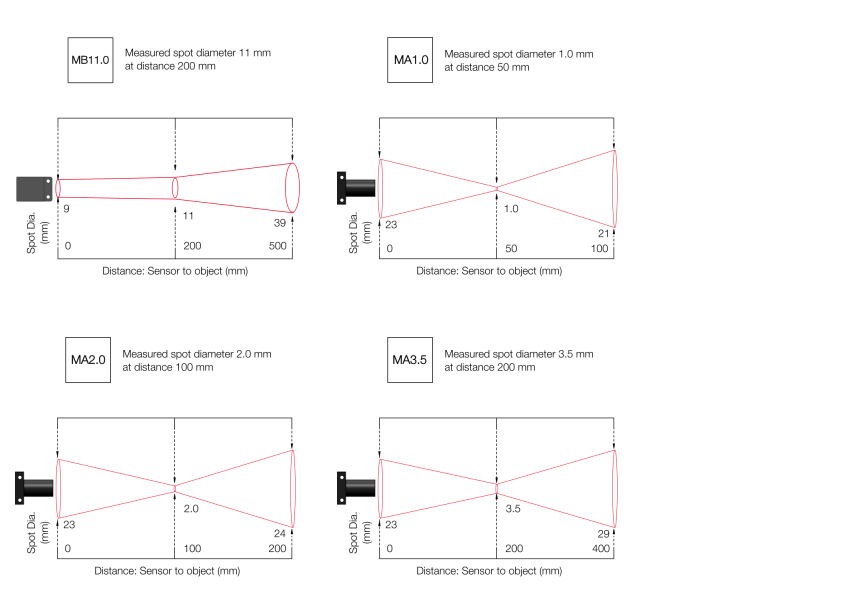

| MA1.0 | 금속 표면 | 100°C* to 600°C | ±3°C or 1% | ±(0.2%+2°C) | |||
| MA2.0 | |||||||
| MA3.5 | |||||||
| MB11.0 | |||||||
| 동작전원 | 5 to 27V DC | ||||||
| 보호등급 | IP67 | ||||||
| 동작온도 | 0°C to 50°C | ||||||
| 동작습도 | 30% to 85% RH non-condensing | ||||||
적용사례
------------------------ 범용 표면 --------------------------------
케이블 제조
이제 매우 좁은 케이블에 적용되는 단열재와 피복재의 온도를 모니터링하여 제조 결함을 피하고 반복성이 높은 제품 품질을 보장할 수 있습니다.
플라스틱
플라스틱 튜브와 프로파일을 압출하려면 일관된 품질을 보장하기 위해 온도 제어가 필요합니다. 튜브나 프로파일이 좁을 수 있으므로 파이로큐브의 아주 작은 측정 지점이 이상적입니다. 다이를 변경하는 경우 센서의 조준 각도를 조정해야 하는 경우가 많으며, 지속적인 LED 조준이 용이하기 때문입니다.
전자기기: PCB 테스트
회로 기판의 기능을 테스트할 때 작은 부품은 매우 빠르게 가열될 수 있습니다. 파이로큐브는 매우 작은 부품의 온도를 모니터링하고 표면 온도를 즉시 읽을 수 있습니다.
음식
파이로큐브의 첨단 피크 홀드 기능은 특히 식품 생산에서 빠르게 움직이는 컨베이어에 이상적입니다. 이제 파이로큐브를 통해 매분 수천 개의 개별 품목의 온도를 측정할 수 있습니다.
------------------------ 작은 스팟 --------------------------------
PyroCube XS 고온계는 50°C에서 500°C까지의 매우 작은 영역의 온도를 측정합니다.
모든 모델은 측정 스팟 크기가 매우 작습니다. 회로 기판의 개별 전자 부품 온도 측정, 전선 절연 피복의 화염 연마, 그리고 이음매가 매우 좁은 플라스틱 용접 등에 사용됩니다.
------------------------ 금속 표면 --------------------------------
용접
예열용접 전 강철 표면의 예열 온도를 즉각적이고 정확하게 측정합니다.
마감 및 코팅
코팅 전 소형 부품의 노출된 금속 표면의 예열 온도를 측정합니다.
공구 및 기계 샤프트
절삭 공구, 베어링, 샤프트와 같은 소형 노출된 금속 기계 부품을 비접촉 방식으로 모니터링할 수 있습니다.
