PyroCouple 시리즈
작성자 관리자
날짜 2023-03-02 22:51:27
-20°C에서 500°C까지의 온도 범위 선택 가능
내구성이 뛰어나고 견고한 스테인리스 스틸 316 하우징
고정 방사율 설정: 0.95
4-20 mA, 타입 K 또는 J 열전대 또는 0-50 mV 출력 옵션
높은 안정성으로 빠른 응답
IP65에 따라 밀폐됨
비반사 비금속 또는 도색된 금속 표면 측정
기술사양
| 모델명 | 측정범위 | 광학 | 반복성 | 정확도 | 응답속도 | 인터페이스 | |
| PC151LT-0 | -20°C to 100°C | 15:1 | ± 0.5% or ± 0.5ºC |
± 1% or ± 1ºC |
240ms | 4-20 mA | |
| PC151MT-0 | 0°C to 250°C | ||||||
| PC151HT-0 | 0°C to 500°C | ||||||
| PC21LT-0 | -20°C to 100°C | 2:1 | 4-20 mA | ||||
| PC21MT-0 | 0°C to 250°C | ||||||
| PC21MT-4 | 0°C to 250°C | Type K thermocouple | |||||
| PC301MT-0 | 0°C to 250°C | 30:1 | 4-20 mA | ||||
| 스펙트럼 범위 | 8 to 14 μm | ||||||
| 방사율 | 0.95 (고정) | ||||||
| 동작전원 | 24V DC | ||||||
| 보호등급 | IP65 | ||||||
| 치 수 | Ø18 mm x 103 mm | ||||||

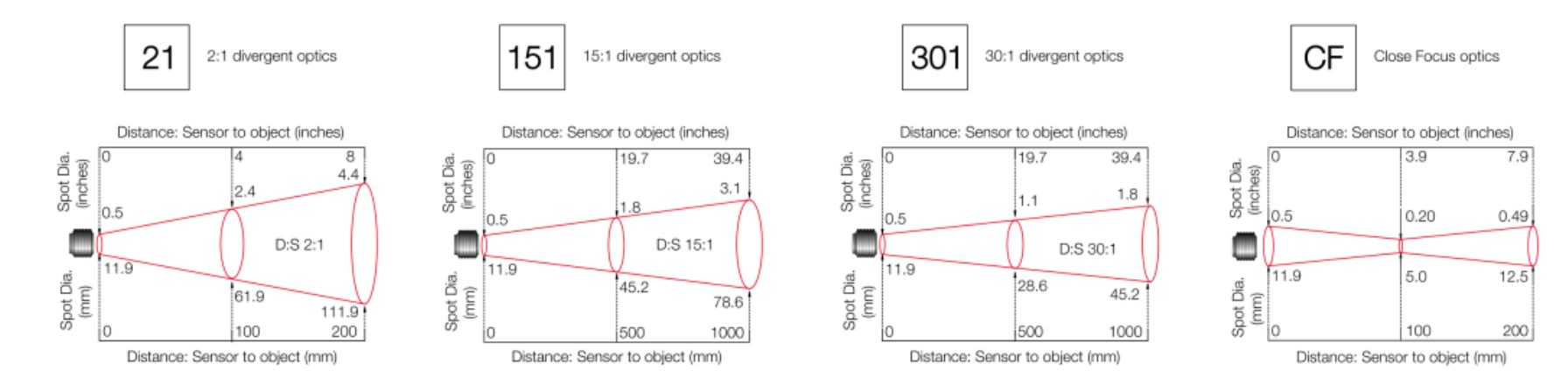

Field of View Diagrams
참고: 주어진 측정된 스폿 크기에는 센서가 감지한 에너지의 90%가 포함되어 있습니다. 일반적으로 최대 정확도를 위해 대상이 주어진 측정 지점보다 최소 2배 큰 것이 좋습니다. 센서는 위의 다이어그램에 표시된 것보다 더 먼 거리에서 사용될 수 있습니다. 깨끗한 공기에는 최대 측정 거리가 없습니다. 이것은 PyroCouple이 대기에 흡수되지 않는 적외선의 파장만 감지하기 때문입니다.

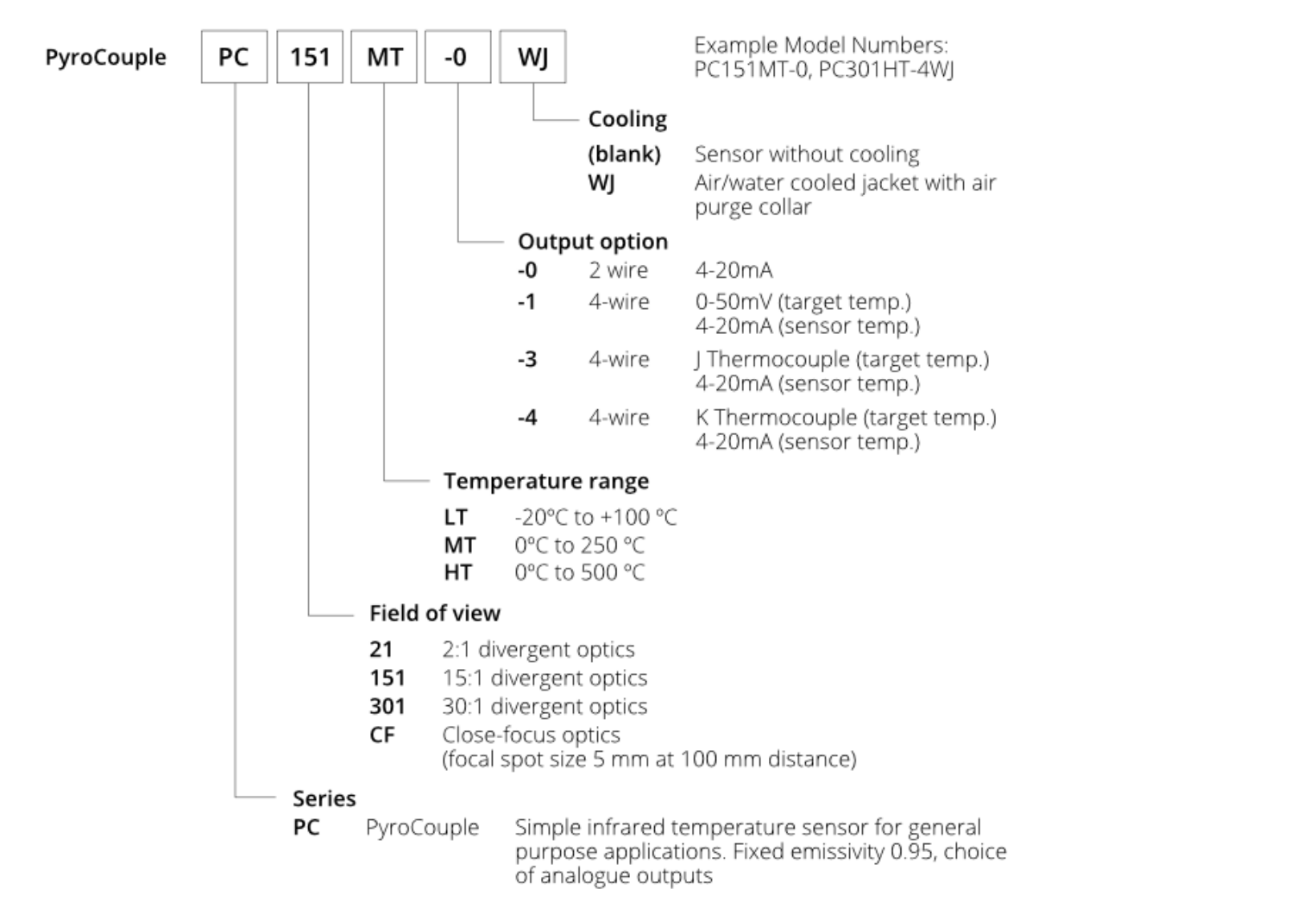

Ordering Information

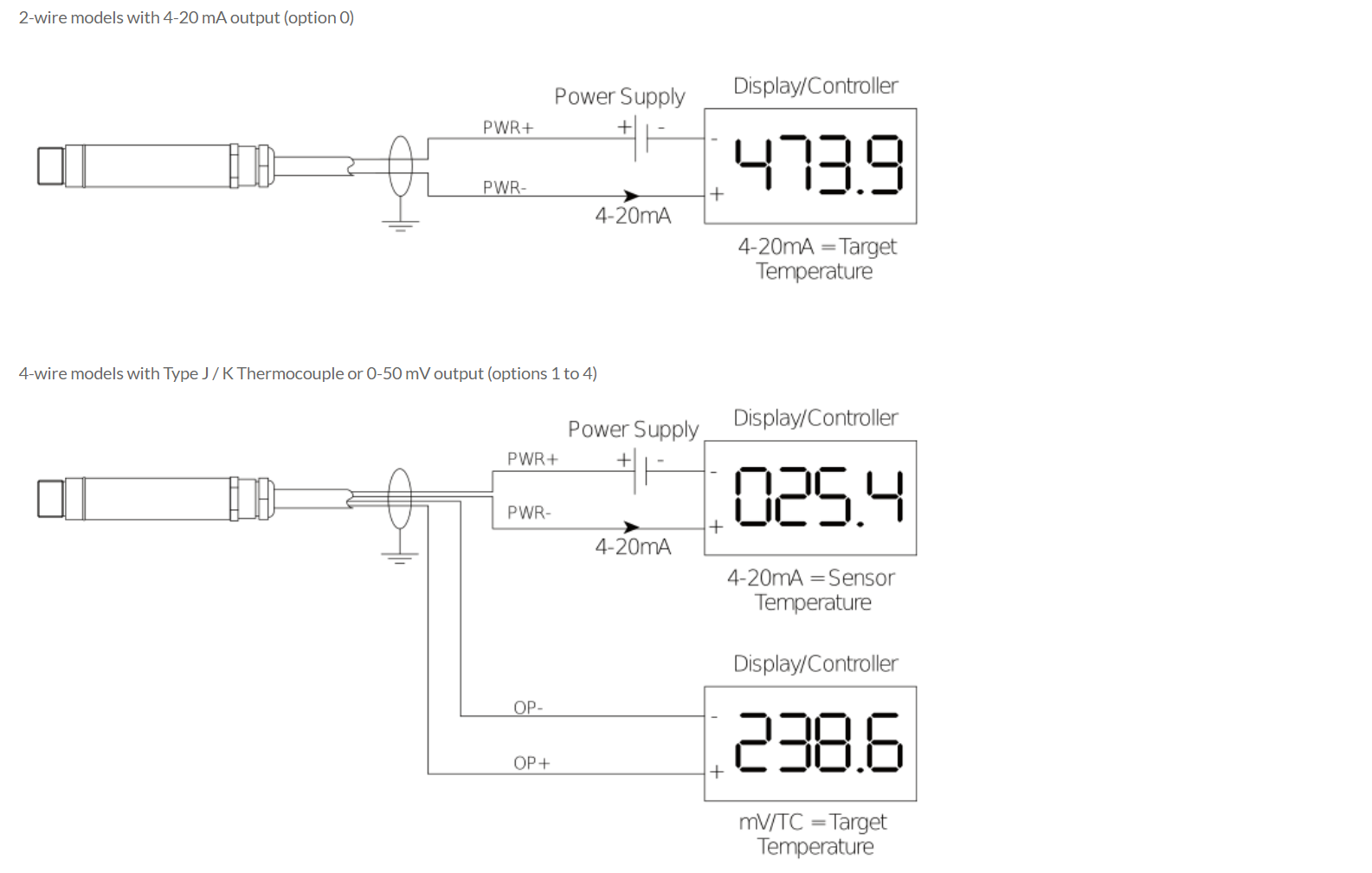

Electrical Installation

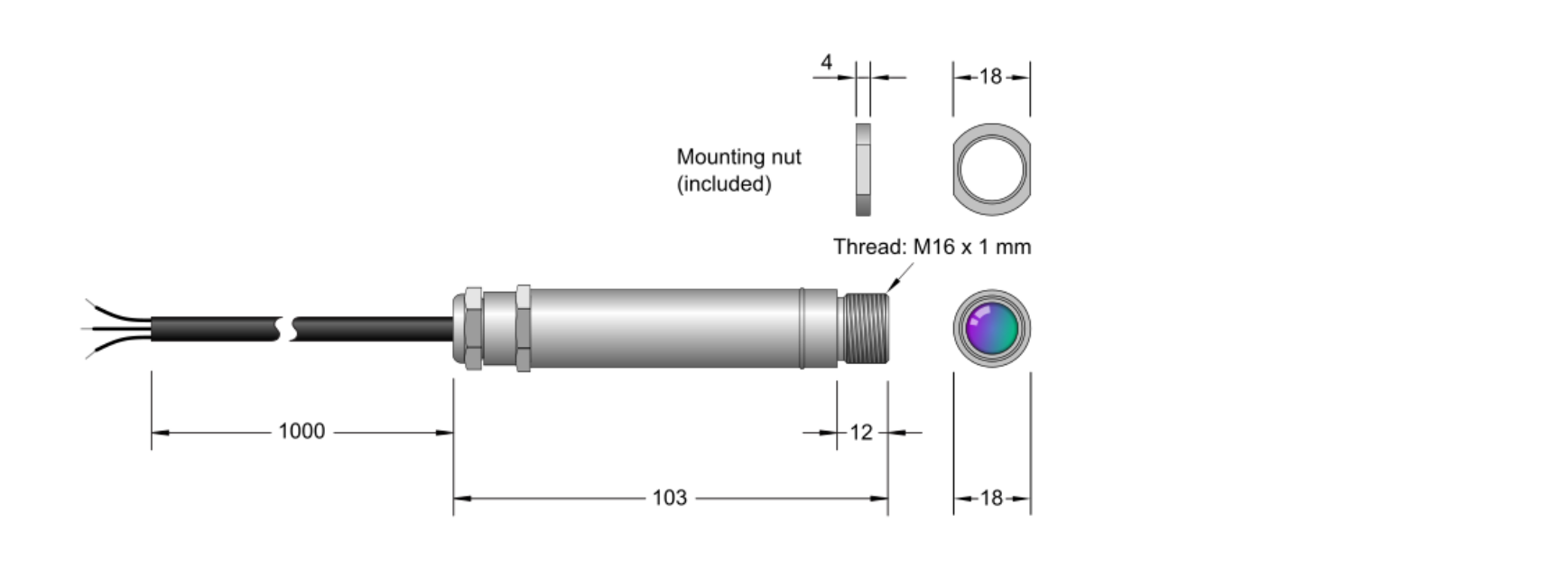

치수 도면
적용사례
식품
식품 온도 측정에는 일반적으로 PyroCouple과 같은 고정 방사율 센서가 적합합니다. 다양한 컨트롤러와 표시기도 제공됩니다. 한 유명 제조업체는 PyroCouple을 사용하여 온도 조절식 "주전자"에서 가열되는 초콜릿 몰드 앞부분의 온도와 냉각 드럼에서 나오는 토피 웹의 온도를 측정합니다.
아스팔트
포장 및 적외선 포트홀 보수 시 아스팔트 표면 온도 측정. 가열 후 및 배출 슈트 내 아스팔트 온도 측정
제지
골판지 제조, 제지 건조 및 상태 모니터링 시 온도 및 습도 모니터링 및 제어
플라스틱
열성형 온도 제어 및 모니터링
전력 산업
개폐기 내 도장면 온도 모니터링
마이크로파 건조기
식품, 제지, 제약, 섬유 산업 등에서 적외선 온도 센서를 마이크로파장 외부에 배치하여 건조 대상물을 향하게 할 수 있습니다.
페인트 및 접착제의 적외선 경화
대상물의 방사율이 높은 경우, 적외선 경화 히터의 반사가 측정에 큰 영향을 미치지 않으며, PyroCouple은 우수한 결과를 제공합니다.
상태 모니터링
예: 도장된 베어링 하우징, 구동축, 롤러 및 기어박스
잎 온도
예: 온실에서 타이어 제조 계절별 온도 변화를 보정하기 위해 트레드 경화 전 "그린" 타이어 온도 측정
가스 실린더 충전
충전 용량의 반복성 및 충전 효율을 개선하기 위해 충전 장비에서 각 실린더의 온도 모니터링
