V 시리즈_그린 라인/크로스/도트 레이저

작성자 관리자 날짜 2023-04-12 15:16:12
레이저 파장 : 그린 520nm 광출력 : 6mW 렌즈사양 : 도트 / 크로스 : 5°, 25°, 60° / 라인 : 20°, 37°, 58°, 110° (선택) 가우시안 유리렌즈 : 15°, 30°, 45°, 60°, 90°, 120° (선택) 동작전원 : DC 12V 외관치수 : Ø14 x 80mm
기술사양
V시리즈 사양 Blue Blue Green Red Red InfraRed InfraRed
Wavelength 405nm 450nm 520nm 635nm 655nm 780nm 850nm
Wavelength tolerance ±10nm ±5nm ±10nm ±10nm ±10nm ±5nm ±5nm
Operating voltage 12VDC 12VDC 12VDC 5VDC 5VDC 7-24VDC 7-24VDC
Output power
(선택사항)
14mW 60mW 6mW 3mW 3mW 3mW 3mW
50mW         6mW 6mW 50mW 24mW
                24mW

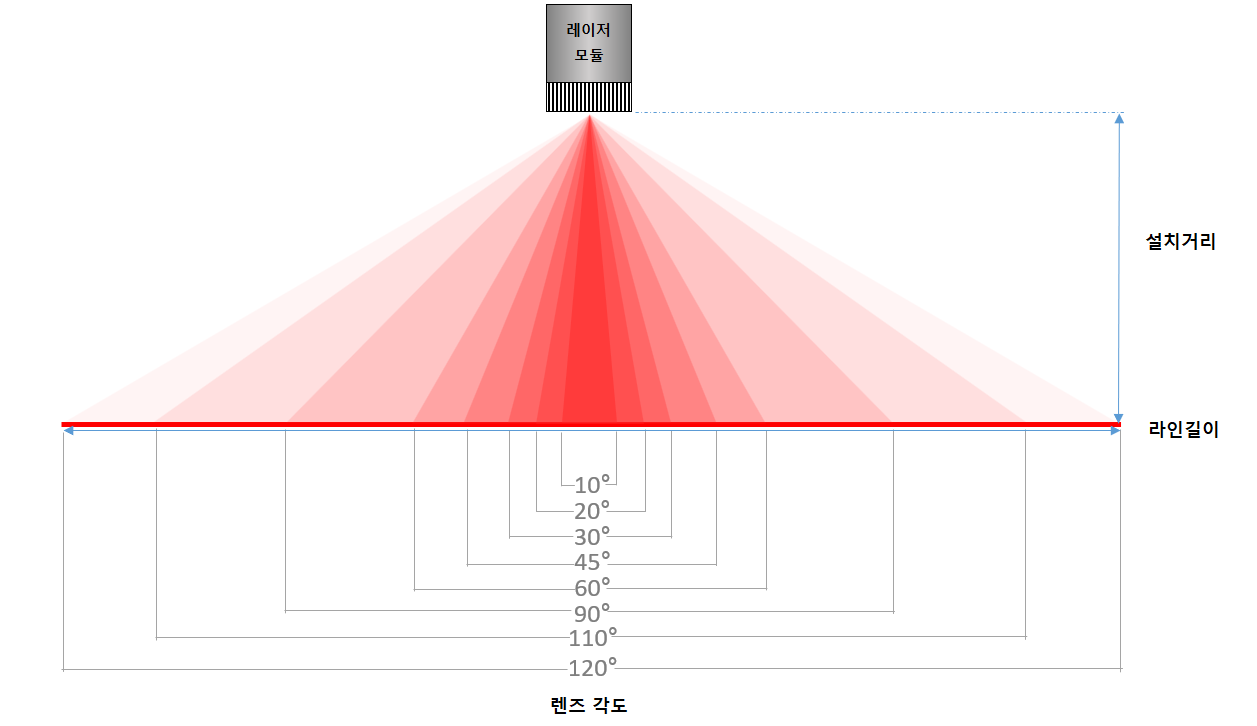

Beam angles
(선택사항)
가우시안    15°, 30°, 45°, 60°, 90°, 120°
라인패턴 20°, 37°, 58°, 110°
크로스패턴 5°, 25°, 60°
도트
Line straightness < 0.05 % (of line length)
Beam size 0.1mm at 300mm, 2mm at 3m Focus range  100 mm up to 10,000 mm
Operating temp. -10 ... +50°C Storage temp.  -30 ... +85°C
Life time >10,000 hours Warranty 1 year
Dimensions 가우시안 / 라인패턴 / 크로스패턴 / 도트  :  기본형_Ø14x80mm

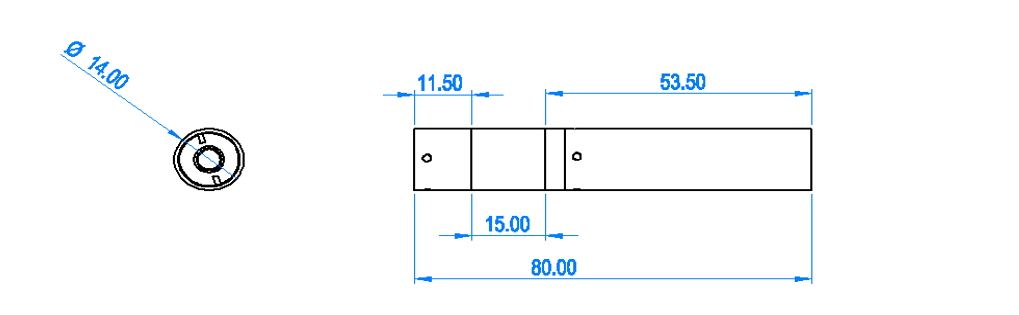

치수 도면

동영상

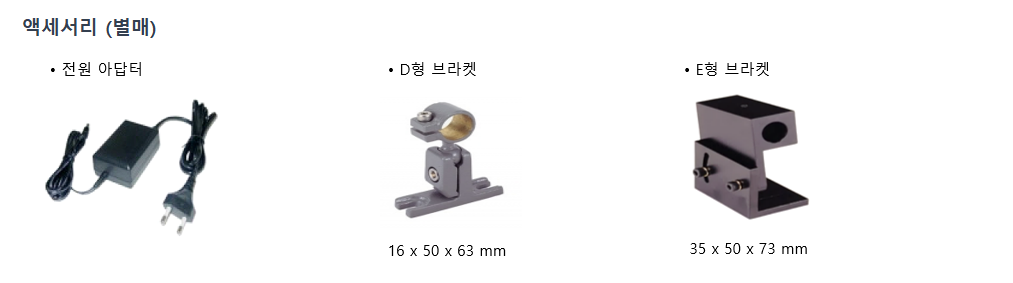

액세서리

다운로드
