기술사양
| 사양 | |||||||||||
| 레이저 파장 | 660nm (RED) | ||||||||||
| 광 출력 | 50mW / 100mW / 150mW / 200mW | ||||||||||
| 레이저 등급 | Class 3B | ||||||||||
| 렌즈 / 형태 | 포웰 렌즈 / 유리 렌즈 / 라인패턴 / 크로스패턴 / 도트렌즈 | ||||||||||
| 렌즈 각 | 15도 ~ 110도 ( 모델별 렌즈각도 참조 ) | ||||||||||
| 스팟치수 / 선폭 | 포커스 조절 | ||||||||||
| 전원 공급 | DC 5~24V | ||||||||||
| 소비 전류 | 50….200mA (출력 사양에 따라 다름) | ||||||||||
| 동작 온도 | -10….60℃ | ||||||||||
| 보관 온도 | -40….85℃ | ||||||||||
| 외형 재질 | 알루미늄 | ||||||||||

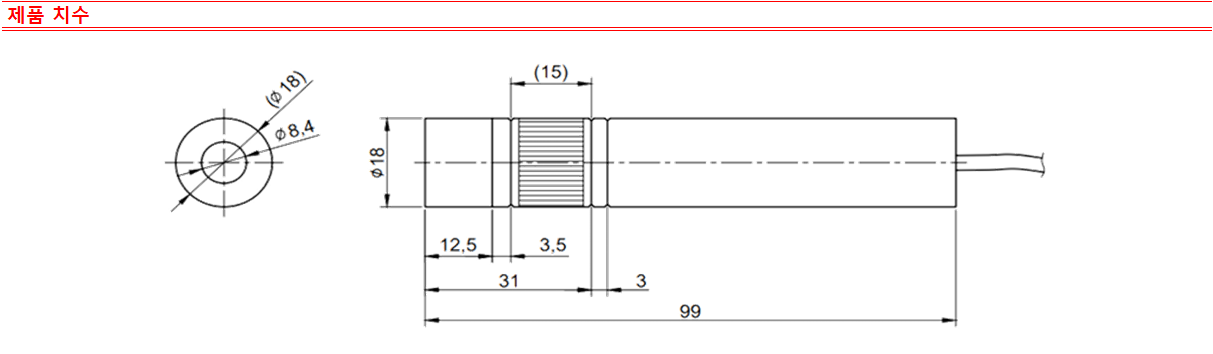

| 외형 치수(D×L) | Ø 18 x 99mm | ||||||||||
| 사용 수명 | >10,000시간 | ||||||||||

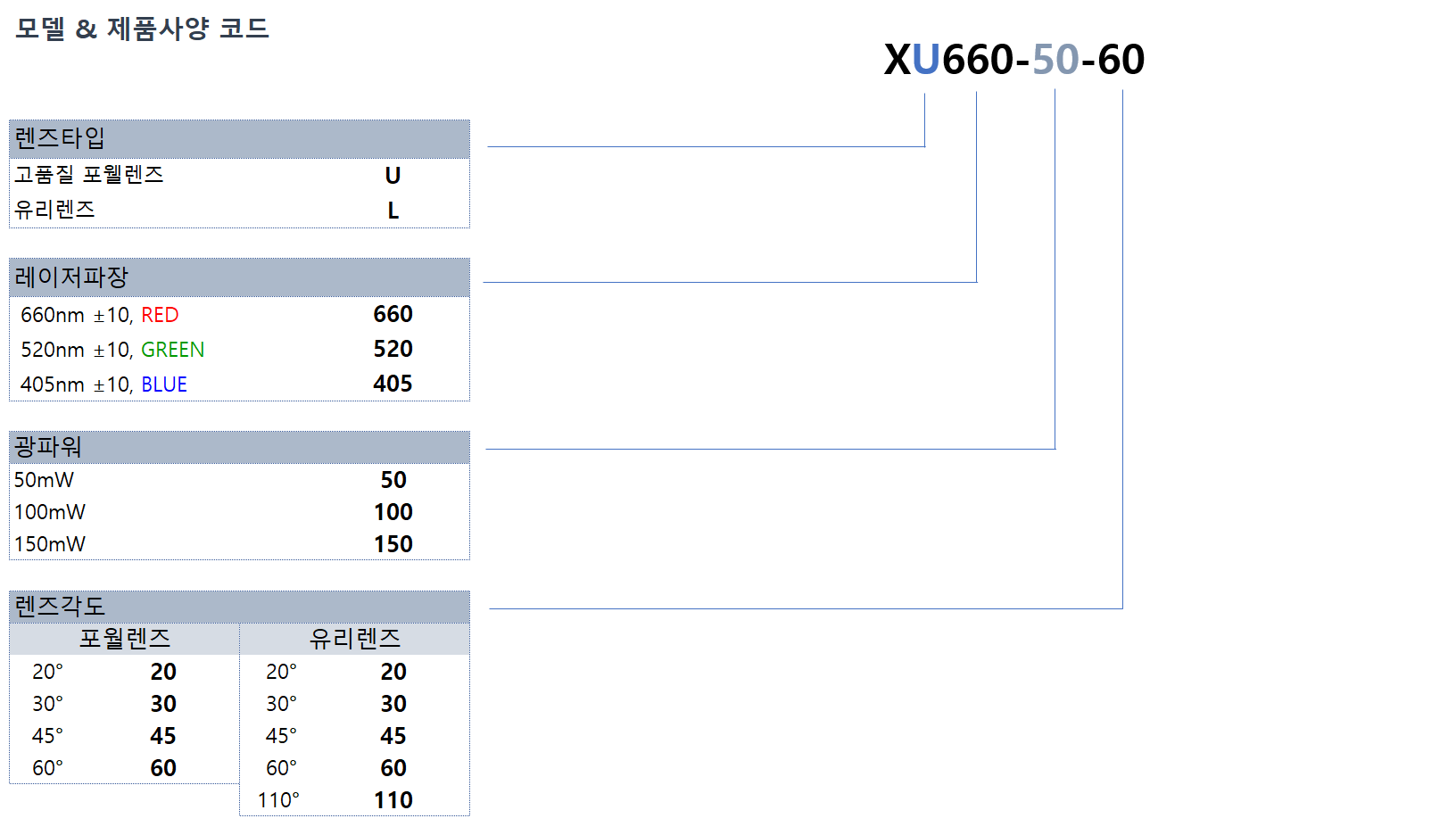

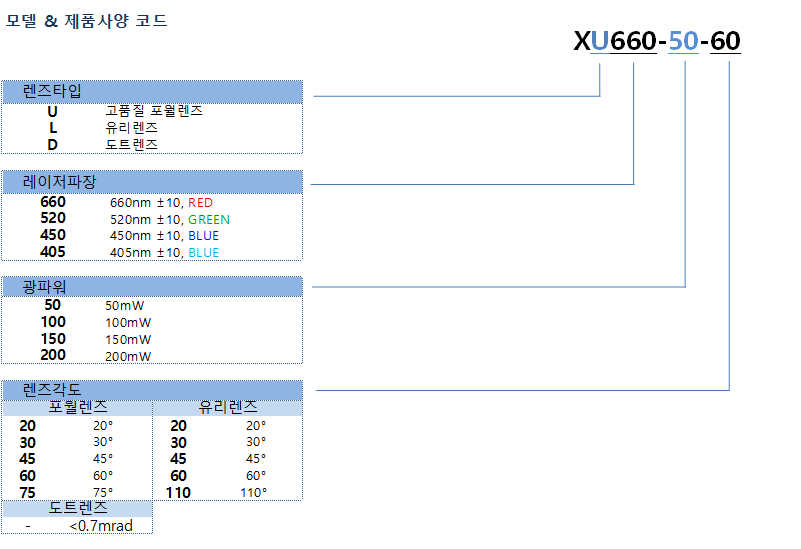

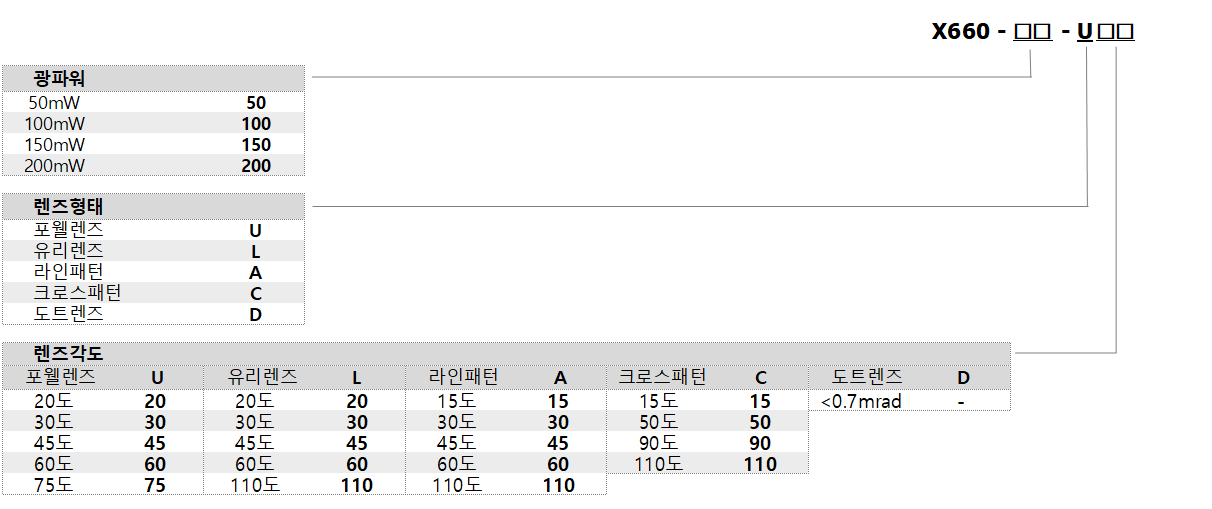

| 모델 | |||||||||||

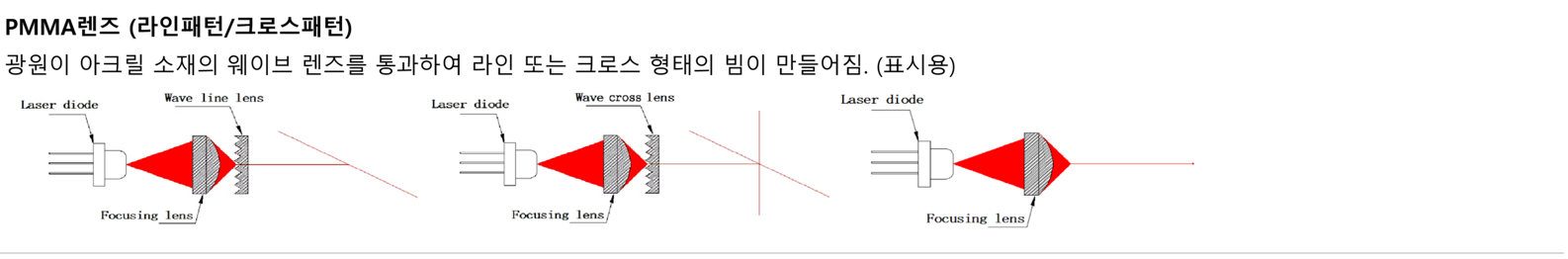

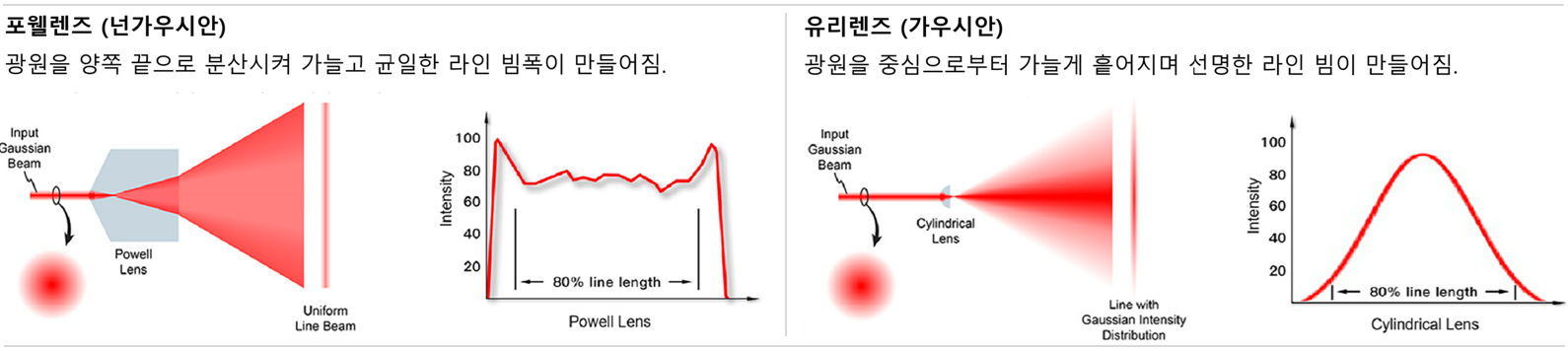

렌즈설명
렌즈각도 비교
| 렌즈각도별 라인길이 | ( 단위, m ) | |||||||||
| 렌즈각도 | 20도 | 30도 | 45도 | 60도 | 75도 | 90도 | 110도 | |||
| 1M기준 라인길이 |
0.35 | 0.53 | 0.82 | 1.15 | 1.53 | 2.00 | 2.85 | |||
예시) 렌즈각도 60도 제품으로 설치거리 2m에서 수직으로 레이저 빔을 비추었을 때
( 1m 각도상수 ) * ( 설치거리 ) = ( 라인길이 ) > 1.15 * 2m = 약 2.3m의 라인 길이가 표시됩니다.
※ 레이저모듈 설치 시 기울기가 생기면 리인 길이 및 선명도가 달라질 수 있습니다.

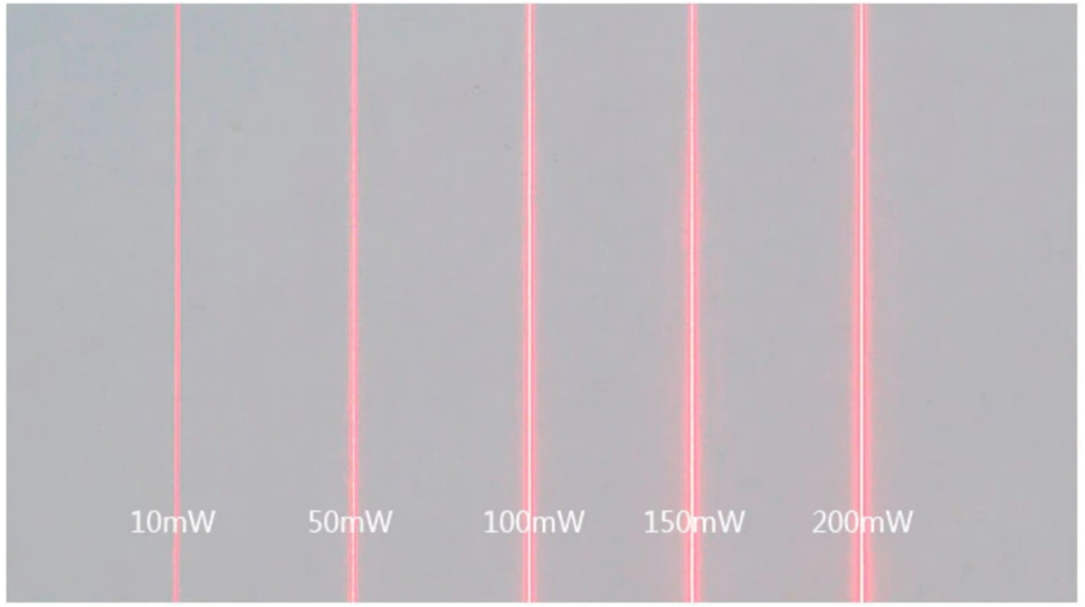

레이저 광 출력 비교
위 이미지는 1m 거리에서 유리렌즈 110도 사양으로 출력별 레이저빔의 밝기 입니다.
렌즈 각도 및 설치거리에 따라 밝기가 다를 수 있습니다.
※ 레이저 출력에 따른 추천 거리
레이저출력 : 설치거리
50mW이하 : ~ 2M
100mW이하 : ~ 5M
200mW이하 : ~ 10M
주의사항)
1. 실외 태양광이 비춰진 환경에서는 레이저가 보이지 않습니다.
2. 렌즈각도 와 비춰진 대상면의 색상에 따라 레이저 빔 밝기가 다를 수 있습니다.
사진 및 영상

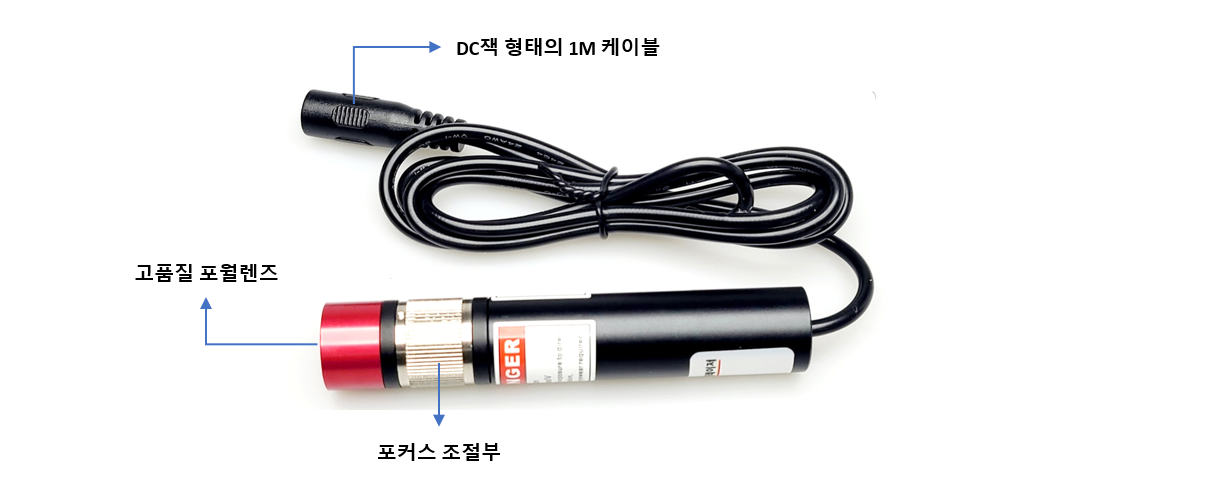

상세이미지
