T 시리즈_그린 라인/크로스/도트 레이저
작성자 관리자
날짜 2023-04-14 23:15:13
레이저 파장 : 그린 520nm
광출력 : 6mW / 40mW / 50mW / 75mW (선택)
렌즈사양 : 도트 / 크로스 : 5°, 25°, 60° / 라인 : 20°, 37°, 58°, 110° (선택)

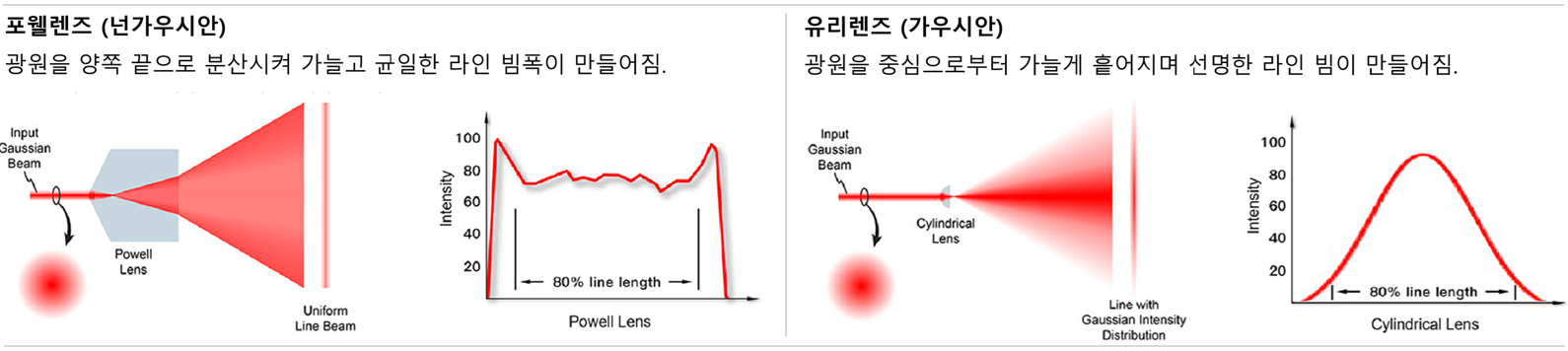

넌가우시안 (포웰렌즈) : 20°, 30°, 45°, 60°, 70° (선택)
가우시안 (유리렌즈) : 15°, 30°, 45°, 60°, 90°, 120° (선택)
동작전원 : DC 12V
외관치수 : Ø16 x 83.8mm 또는 Ø16x109.4mm
기술사양
| T시리즈 사양 | Blue | Blue | Green | Red | Red | InfraRed | InfraRed | ||||||||||
| Wavelength | 405nm | 450nm | 520nm | 635nm | 660nm | 780nm | 850nm | ||||||||||
| Wavelength tolerance | ±10nm | ±5nm | ±10nm | ±10nm | ±10nm | ±5nm | ±5nm | ||||||||||
| Operating voltage | 12VDC | 12VDC | 12VDC | 7-24VDC | 7-24VDC | 7-24VDC | 7-24VDC | ||||||||||
| Output power (선택사항) |
14mW | 60mW | 6mW | 3mW | 3mW | 3mW | 3mW | ||||||||||
| 50mW | 40mW | 6mW | 6mW | 50mW | 24mW | ||||||||||||
| 50mW | 34mW | 24mW | |||||||||||||||
| 75mW | 120mW | 60mW | |||||||||||||||
| 95mW | |||||||||||||||||
| 120mW | |||||||||||||||||
| Beam angles (선택사항) |
넌가우시안 | 20°, 30°, 45°, 60°, 70° | |||||||||||||||
| 가우시안 | 15°, 30°, 45°, 60°, 90°, 120° | ||||||||||||||||

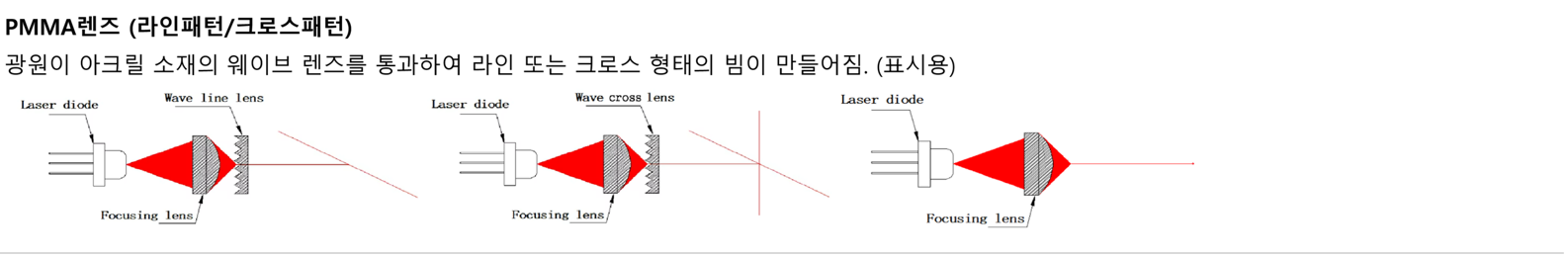

| 라인패턴 | 20°, 37°, 58°, 110° | ||||||||||||||||
| 크로스패턴 | 5°, 25°, 60° | ||||||||||||||||
| 도트 | |||||||||||||||||
| Line straightness | < 0.05 % (of line length) | Line uniformity | < 45 % (옵션, < 25 %) | ||||||||||||||
| Beam size | 0.1mm at 300mm, 2mm at 3m | Focus range | 100 mm up to 10,000 mm | ||||||||||||||
| Operating temp. | -10 ... +50°C | Storage temp. | -30 ... +85°C | ||||||||||||||
| Life time | >10,000 hours | Warranty | 1 year | ||||||||||||||

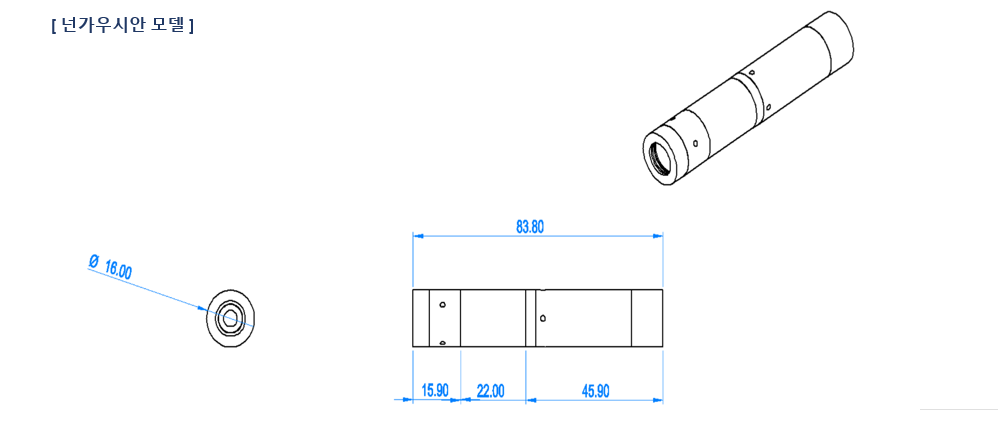

| Dimensions | 넌가우시안 : 기본형_Ø16x83.8mm, 분리형_Ø16x60mm+Ø16x49mm | ||||||||||||||||
| 가우시안 / 라인패턴 / 크로스패턴 / 도트 : 기본형_Ø16x109.4mm | |||||||||||||||||
상세이미지
